DS1302 RTC အတွက်ဘက်စုံလမ်းညွှန်
2024-11-09 5503

DS1302 ချစ်ပ်သည်အချိန်နှင့်တပြေးညီနာရီ / ပြက္ခဒိန်စနစ်နှင့်ငြိမ်သက်နေသောသိုး၏ 31 ပါးလွှာသောငြိမ်သက်ခြင်းကိုပေါင်းစပ်ထားသည်။၎င်းသည်ရိုးရှင်းသောအမှတ်စဉ် interface ကိုအသုံးချခြင်းအားဖြင့် microprocessors နှင့်ထိရောက်စွာဆက်သွယ်ပြောဆိုရန်နည်းလမ်းများပေးသည်။ဤစာရွက်စာတမ်းသည်ချစ်ပ်၏ဗိသုကာလက်ရာများကိုနက်နက်ရှိုင်းရှိုင်းလုပ်ဆောင်သည်။၎င်းသည်ကြော့ရှင်းမှုကြောင့်စိတ်ဝင်စားဖွယ်သူများ၏သိလိုစိတ်ကိုနိုးထစေသည်။

စာရင်း

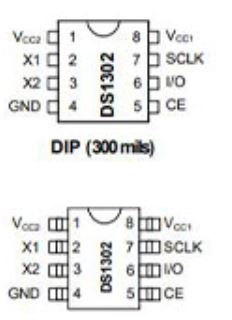

DS1302 PIN ချိတ်ဆက်မှုခြုံငုံသုံးသပ်ချက်

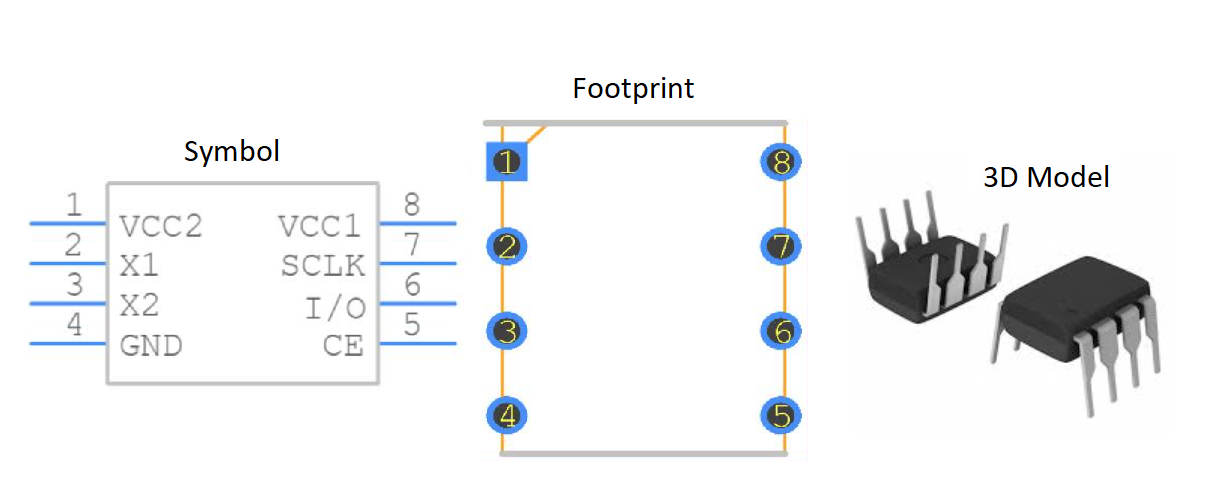

DS1302 ၏ CAD မော်ဒယ်

DS1302 ခြုံငုံသုံးသပ်ချက်

အပေြာင်း ds1302 အနိမ့်ဆုံးပါသည့်အခြေအနေနှင့်ကိုက်ညီရန်ထွင်းထုထားသည့် Ratic Ram 31 ခုဖြင့်အချိန်နှင့်တပြေးညီနာရီ / ပြက္ခဒိန်ကိုပေါင်းစပ်ပါ။စက္ကန့်, မိနစ်, နာရီ, ရက်များ, လများ, လများ, လများ, လများ, လများ, နှစ်များ, နှစ်များ,ဒီစနစ်က 24 နာရီနှင့် 12 နာရီအချိန်ပုံစံများကို Digital Time Display စံသတ်မှတ်ချက်များကိုဖြည့်ဆည်းပေးရန် AM / PM အညွှန်းကိန်းကိုပါ 0 င်သည်။၎င်း၏အမှတ်စဉ်ဆက်သွယ်ရေး interface ကိုမတူကွဲပြားသော microprocessor များနှင့်ဆက်သွယ်မှုကိုသက်သာစေသည်။

DS1302 ၏အင်္ဂါရပ်များ

ပေါင်းစည်းထားသော timesekeeping နှင့်ဒေတာကိုင်တွယ်

DS1302 သည်အချိန်အသင်းထိန်းသိမ်းရေးလုပ်ငန်းများအတွက် 0 င်ရောက်နိုင်သည်။Microcontrollers နှင့်ချောမွေ့စွာဆက်သွယ်မှုကိုချောမွေ့စွာဆက်သွယ်နိုင်သည့် timekeping ကိုထိရောက်စွာကွပ်မျက်ခံရသည်။ဤတည်ဆောက်မှုသည်တစ်ခုတည်းသော byte နှင့် burst mode ကဲ့သို့သော data transfer mode များကိုမတူကွဲပြားသော data transfer mode များကိုရှုပ်ထွေးစေသည့်စနစ်များကိုပြောင်းလွယ်ပြင်လွယ်ရှိနေသည်။

ထိရောက်သောစွမ်းအင်အသုံးပြုမှု

DS1302 ၏ထင်ရှားသောလက္ခဏာများသည်၎င်း၏သမ္မာသတိရှိသောစွမ်းအင်အသုံးပြုမှုဖြစ်ပြီး 2.0V မှ 5.5V သို့ Voltage အကွာအဝေးအတွင်းလုပ်ဆောင်ခြင်းဖြစ်သည်။2.0V တွင်လည်ပတ်နေစဉ်၎င်းသည် 300na ကိုသာ အသုံးပြု. ဘက်ထရီစွမ်းအင်သုံးကိရိယာများကဲ့သို့သောစွမ်းအင်သုံး application များကဲ့သို့သောစွမ်းအင်သုံး application များအတွက်ရွေးချယ်ထားသောရွေးချယ်မှုတစ်ခုအဖြစ်အသုံးပြုသည်။ဤစွမ်းအင်ထိရောက်မှုသည်ဘက်ထရီ၏ကြိမ်နှုန်းကိုလျှော့ချသည်။

အာကာသ - စီးပွားရေးဒီဇိုင်း

DS1302 ၏ Compact 8-Pin Dip နှင့်ဤ package များသည်နေရာအနည်းငယ်သာအဖိုးမဖြတ်နိုင်သောကိရိယာများအတွက်ဆွဲဆောင်မှုရှိသောလက္ခဏာများဖြစ်သည်။Form factor ၏အစိတ်အပိုင်းသည်စားသုံးသူအီလက်ထရောနစ်စက်များမှကဏ် sectors အသီးသီးမှကဏ် sectors အသီးသီးမှလုပ်ငန်းခွင်တွင်ပါ 0 င်သည်။ထို့အပြင်၎င်း၏အထုပ်သေးငယ်သည့် package သည် circuit ဒီဇိုင်းများကိုထည့်သွင်းရန်ထည့်သွင်းရန်လွယ်ကူစေပြီး,

ကျယ်ပြန့် operating အပူချိန်အကွာအဝေး

DS1302 သည်စက်မှုလုပ်ငန်းအပူချိန်အကွာအဝေးအတွင်းယုံကြည်စိတ်ချရသောစွမ်းဆောင်နိုင်မှုစွမ်းရည်သည်၎င်း၏သက်ဆိုင်မှုကိုတိုးချဲ့နိုင်ပြီး၎င်းကိုစိန်ခေါ်မှုရှိသောသဘာဝပတ်ဝန်းကျင်အခြေအနေများအောက်တွင်ရှိသည်။ဤစရိုက်က၎င်းသည်အပူလွန်ကဲစွာအပူချိန်များနှင့်မော်တော်ယာဉ်အက်ပလီကေးရှင်းများကဲ့သို့သောအလွန်အမင်းအပူချိန်တွင်မှန်မှန်လုပ်ဆောင်ရမည့်ကိရိယာများအတွက်အားကိုးအားထားရှိစေသည်။ကြံ့ခိုင်သောအပူချိန်သည်းခံမှုသည်မစ်ရှင်အခြေအနေများတွင်အလွန်အမင်းလေးစားသည့်လက်ခဏာတစ်ခုဖြစ်သည့်၎င်း၏မယိမ်းယိုင်နိုင်သည့်ယုံကြည်စိတ်ချရမှုအတွက်သက်သေအထောက်အထားဖြစ်သည်။

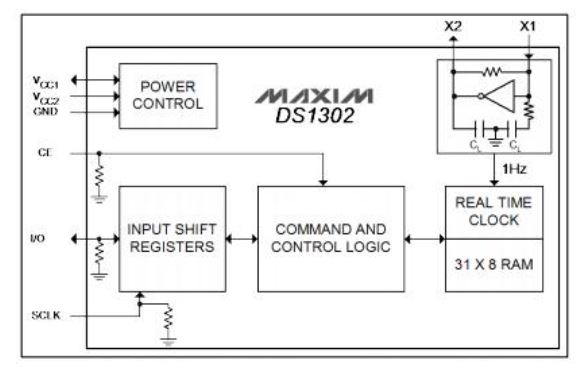

DS1302 အလုပ်လုပ်တဲ့ပိတ်ပင်တားဆီးမှုပုံ

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

Maxim Integrated သည် DS1302 အတွက်အသေးစိတ်အချက်အလက်များကိုဖော်ပြထားသည်။ ၎င်း၏စွမ်းရည်များကိုနားလည်ရန်နှင့်မတူကွဲပြားသော applications များသို့ချောမွေ့စွာဖြင့်ပေါင်းစပ်ရန်ဘက်စုံလမ်းညွှန်အဖြစ်ဆောင်ရွက်သည်။အပေြာင်း DS1302 + စနစ်တကျအချိန်မီလုပ်ဆောင်နိုင်မှုအတွက်အလွန်အမင်းစွမ်းဆောင်ရည်တွင်စနစ်တကျအချိန်နှင့်ထိရောက်သောအချက်အလက်စီမံခန့်ခွဲမှုများကိုထိန်းသိမ်းရန်စိတ်အားထက်သန်သည်။အောက်ဖော်ပြပါဇယားသည် Maxim Integrated DS1302 + ၏နည်းပညာဆိုင်ရာအသေးစိတ်အချက်အလက်များ, attribute များ, attribute များဖြစ်သည်။

DS1302 ၏ circuit operating

DS1302 Real-time clock module သည် synchronous serial compacen ည့်သည်တစ် ဦး မှတစ်ဆင့် microprocessor များနှင့်ဆက်သွယ်မှုသုံးခုကိုချိတ်ဆက်ရန်, connection (ce), input / output (i / o) နှင့် sclk clock (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့် connection (sclk) နှင့်ဆက်သွယ်မှု (1) ခုနှင့် sclk)ဤရွေ့ကား streamlined ဝါယာကြိုးမူဘောင်သည်၎င်း၏ရိုးရှင်းမှုနှင့်ယုံကြည်စိတ်ချရမှုအတွက်တန်ဖိုးထားလိုသောဆန္ဒကိုထင်ဟပ်သည်။Cloud / RAM မှဒေတာလွှဲပြောင်းမှုသည်တစ်ချိန်တည်းတွင်သို့မဟုတ် 31 bytes အထိကွဲလွဲမှုများပြုလုပ်နိုင်သည်။ဒီဇိုင်းသည်အလွန်အနိနည်းပါးသောစွမ်းအင်နှင့် 1 ခုထက်နည်းသောအချက်အလက်များနှင့်နာရီအချက်အလက်များကိုဆက်လက်ထိန်းသိမ်းထားနိုင်သည်။ပုံမှန် operating circuit ကိုအောက်တွင်ပြထားသည်။

DS1302 အတွက်အခြားနည်းလမ်းများ

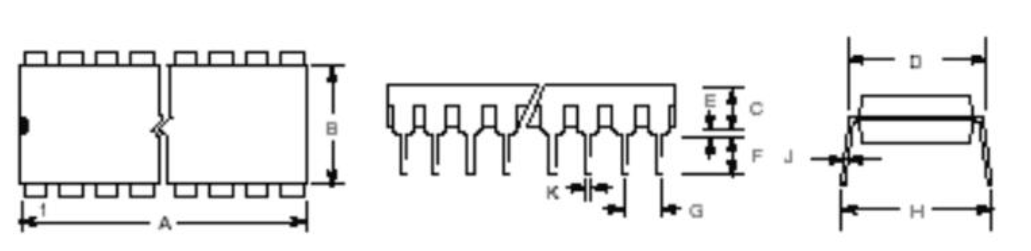

DS1302 ၏အရွယ်အစား

DS1302 ၏ထုတ်လုပ်သူ

Maxim Integrated သည်နည်းပညာဆိုင်ရာရှုခင်းကိုထပ်တူပြုခြင်း, စွမ်းအင်စီမံခန့်ခွဲမှုနှင့်ဆက်သွယ်ရေးနည်းပညာများကိုအာရုံစိုက်ခြင်း,ဤဒေသများသည်ချောမွေ့စွာအီလက်ထရွန်နစ်အပြန်အလှန်ဆက်သွယ်မှုများနှင့်စွမ်းအင်အသုံးပြုမှုကိုပိုမိုကောင်းမွန်စေရန်,ကုမ္ပဏီသည်ဖန်တီးမှုဆိုင်ရာအင်ဂျင်နီယာများကိုတီထွင်ဖန်တီးမှုဆိုင်ရာအင်ဂျင်နီယာများကိုတီထွင်ဖန်တီးမှုဆိုင်ရာအင်ဂျင်နီယာများကိုတီထွင်ခြင်းနှင့်အနုစိတ်ဒီဇိုင်းဆိုင်ရာစိန်ခေါ်မှုများကိုလျှော့ချပေးပြီးအာမခံချက်နှင့်တိကျစွာဖွံ့ဖြိုးတိုးတက်စေရန်အတွက်ကုမ္ပဏီများအားဖြည့်ဆည်းပေးသည်။
