Surface-Mount Device (SMD) diodes များသည် ခေတ်မီ အီလက်ထရွန်းနစ် ဆားကစ်များတွင် လျှပ်စစ်စီးကြောင်း၏ ဦးတည်ရာကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုသော ကျစ်လစ်သိပ်သည်းသော semiconductor အစိတ်အပိုင်းများဖြစ်သည်။ပရင့်ထုတ်ထားသော ဆားကစ်ဘုတ်များ (PCBs) တွင် ထည့်သွင်းထားသော ဝါယာကြိုးများကို အသုံးပြုသည့် သမားရိုးကျ အပေါက်ဖောက်ဒိုင်အိုဒိတ်များနှင့် မတူဘဲ၊ SMD ဒိုင်အိုဒိတ်များကို တိုက်ရိုက်တပ်ဆင်ထားသည်။ PCB မျက်နှာပြင်ကို အသုံးပြု Surface-Mount Technology (SMT).
၎င်းတို့၏ အူတိုင်တွင်၊ SMD diodes များသည် ထိုကဲ့သို့ လုပ်ဆောင်သည်။ တစ်လမ်းသွား လျှပ်စစ်အဆို့ရှင်များ.၎င်းတို့သည် အရေးကြီးသော အီလက်ထရွန်နစ် အစိတ်အပိုင်းများကို ပျက်စီးစေမည့် ပြောင်းပြန်လျှပ်စီးကြောင်းကို ပိတ်ဆို့ထားချိန်တွင် လမ်းကြောင်းတစ်ခုတည်းသို့ စီးဆင်းရန် ခွင့်ပြုသည်။
SMD diodes သည် a အားဖြင့်လည်ပတ်သည်။ PN လမ်းဆုံ တစ်ပိုင်းလျှပ်ကူးတာ လျှပ်စစ်စီးကြောင်းကို ထိန်းချုပ်သော အဆောက်အဦ ရှေ့သို့ နှင့် ပြောင်းပြန်ဘက်လိုက်မှု အခြေအနေများdiode အမျိုးအစားပေါ်မူတည်၍ ၎င်းတို့သည် AC-to-DC ပြုပြင်ခြင်း၊ ဗို့အားထိန်းညှိခြင်း၊ ပြောင်းပြန်ဝင်ရိုးစွန်းကာကွယ်ခြင်း၊ electrostatic discharge (ESD) ဖိနှိပ်ခြင်း၊ မြန်နှုန်းမြင့်အချက်ပြခလုတ်ပြောင်းခြင်းနှင့် RF ကြိမ်နှုန်းချိန်ညှိခြင်းအပါအဝင် အရေးကြီးသော circuit function အများအပြားကို လုပ်ဆောင်နိုင်သည်။
SMD diodes သည် ကျစ်လစ်သိပ်သည်းသော ခဲမဲ့ပက်ကေ့ခ်ျများနှင့် ပိုတိုလျှပ်စစ်လမ်းကြောင်းများကို အသုံးပြုထားသောကြောင့်၊ ၎င်းတို့သည် ခေတ်မီ PCB ဒီဇိုင်းများတွင် ကူးပြောင်းခြင်းစွမ်းဆောင်ရည်၊ အချက်ပြခိုင်မာမှုနှင့် လျှပ်စစ်စွမ်းဆောင်ရည်ကို တိုးတက်ကောင်းမွန်စေရန် ကူညီပေးပါသည်။

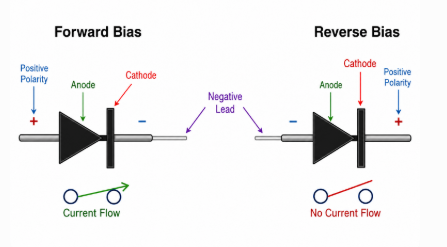

ပုံ 2။ Current Flow Behavior ကိုပြသသည့် Diode ၏ ရှေ့နှင့်နောက်ပြန်ဘက်လိုက်လုပ်ဆောင်မှု
SMD diodes သည် forward bias အတွင်း လျှပ်စစ်စီးကြောင်းကို ခွင့်ပြုပြီး reverse bias လုပ်ဆောင်မှုအတွင်း လျှပ်စီးကြောင်းကို ပိတ်ဆို့ခြင်းဖြင့် ထိန်းချုပ်သည်။
|
ဂိတ် |
လုပ်ဆောင်ချက် |
|
Anode |
အပြုသဘောဆောင်သောလက်ရှိဝင်ရောက်မှု |
|
Cathode |
လက်ရှိ ထွက်ပေါက်/ ပိတ်ဆို့ရေးဘက် |
ကာလအတွင်း ရှေ့သို့ဘက်လိုက်၊ လျှပ်စီးကြောင်းသည် anode မှ cathode သို့စီးဆင်းသည်။ကာလအတွင်း ပြောင်းပြန်ဘက်လိုက်မှုPN လမ်းဆုံအတွင်း ကုန်ဆုံးသွားသော ဒေသသည် ချဲ့ထွင်ပြီး လက်ရှိစီးဆင်းမှုကို ပိတ်ဆို့သည်။

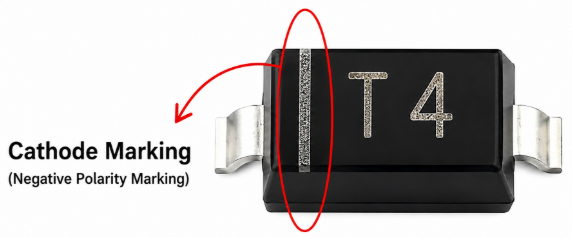

cathode side ကို များသောအားဖြင့် a ဖြင့် သတ်မှတ်သည်။ stripe marking၊ အစက်အမှတ်အသား၊ ပုံနှိပ်တီးဝိုင်း, သို့မဟုတ် PCB ပိုးထည်မျက်နှာပြင် ညွှန်ပြချက်.
မှန်ကန်သော polarity တပ်ဆင်ခြင်းသည် မှန်ကန်သော diode orientation သည် တိုတောင်းသော circuit များ၊ အစိတ်အပိုင်းများ အပူလွန်ကဲခြင်း၊ reverse current ပျက်စီးခြင်း၊ PCB ခြေရာခံခြင်း ချို့ယွင်းခြင်းနှင့် အလုံးစုံ ပါဝါထောက်ပံ့မှု မတည်ငြိမ်ခြင်းတို့ ဖြစ်စေနိုင်သောကြောင့် ဖြစ်သည်။
၌ မော်တော်ကား LED အလင်းရောင်စနစ်များ၊ မှားယွင်းစွာတပ်ဆင်ထားသော rectifier diodes များသည် နောက်ပြန်ဗို့အားဘက်ထရီဗို့အားများအထိမခံနိုင်သော driver ICs များထံရောက်ရှိနိုင်သည်၊ ထို့ကြောင့် reverse-protection Schottky diodes များကို ဟန့်တားရာတွင် အထောက်အကူဖြစ်စေရန် အများအားဖြင့် ထည့်သွင်းကြသည်၊ ဆိုးရွားသော ECU ပျက်စီးမှု ခုန်စတင်ချိန် သို့မဟုတ် ဘက်ထရီ အစားထိုးနေစဉ်။
SMD diodes များကို ခေတ်မီအီလက်ထရွန်နစ်ပစ္စည်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့် နှစ်သက်ကြပြီး ၎င်းတို့ကို ပံ့ပိုးပေးသောကြောင့် ဖြစ်သည်။ ကျစ်လစ်သော PCB အပြင်အဆင်များ၊ အလိုအလျောက် SMT ထုတ်လုပ်မှု၊ ပေါ့ပါးသော စက်ဒီဇိုင်းများယုံကြည်စိတ်ချရသော၊ သိပ်သည်းဆမြင့်သော ဆားကစ် တပ်ဆင်မှု .၎င်းတို့၏ သေးငယ်သော ပက်ကေ့ခ်ျဖွဲ့စည်းပုံသည်လည်း တိုးတက်ကောင်းမွန်အောင် ကူညီပေးသည်။ အချက်ပြသမာဓိ ထောက်ခံပါတယ်။ ထိရောက်သောလည်ပတ်မှု အာကာသ ကန့်သတ်ထားသော အီလက်ထရွန်နစ် စနစ်များ တွင်၊
၎င်းတို့၏ အူတိုင်တွင်၊ SMD diodes သည် လျှပ်စစ်စွမ်းဆောင်မှုကို မထိခိုက်စေဘဲ သေးငယ်ပြီး ပိုမိုထိရောက်သော အီလက်ထရွန်နစ်ထုတ်ကုန်များကို ကူညီပေးပါသည်။ခေတ်မီစက်ပစ္စည်းများသည် ပိုမိုမြန်ဆန်သောလုပ်ဆောင်မှုအမြန်နှုန်းများနှင့် ပါဝါထိရောက်မှုပိုမိုလိုအပ်နေချိန်တွင်၊ ကျစ်လစ်သိပ်သည်းသော semiconductor အစိတ်အပိုင်းများသည် PCB ဒီဇိုင်းတွင် ပို၍အရေးကြီးလာသည်။

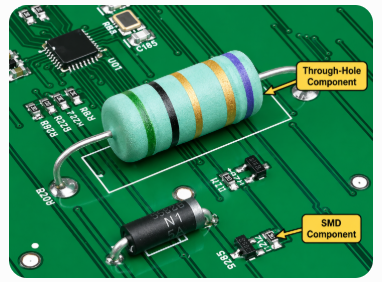

သမားရိုးကျ အပေါက်ဖောက်ထားသော အစိတ်အပိုင်းများနှင့် မတူဘဲ၊ SMD diodes များကို PCB မျက်နှာပြင်ပေါ်တွင် တိုက်ရိုက်တပ်ဆင်ထားပြီး ထုတ်လုပ်သူများအား အသုံးပြု၍ တပ်ဆင်မှုကို အလိုအလျောက်လုပ်ဆောင်နိုင်စေမည်ဖြစ်သည်။ မြန်နှုန်းမြင့် ရွေးထုတ်စက်များ.၎င်းသည် ထုတ်လုပ်မှုစွမ်းဆောင်ရည်ကို များစွာတိုးတက်စေပြီး ထုတ်လုပ်မှုကုန်ကျစရိတ်ကို လျှော့ချပေးပြီး အကြီးစား အီလက်ထရွန်နစ်ပစ္စည်းများ ထုတ်လုပ်ခြင်းကို ပံ့ပိုးပေးပါသည်။
SMD diodes များသည် တိုတောင်းသော လျှပ်စစ်လမ်းကြောင်းများကို အသုံးပြုသောကြောင့်၊ ၎င်းတို့ကိုလည်း လျှော့ချပေးသည်။ ကပ်ပါး inductance နှင့် capacitance.၎င်းသည် ခေတ်မီအီလက်ထရွန်နစ်ဆားကစ်များတွင် ကူးပြောင်းခြင်းအမြန်နှုန်း၊ အချက်ပြသမာဓိနှင့် ကြိမ်နှုန်းမြင့်မားသောစွမ်းဆောင်ရည်တို့ကို ပိုမိုကောင်းမွန်စေသည်။
ကျစ်လစ်သိပ်သည်းသော ကြိမ်နှုန်းမြင့်ပါဝါစနစ်များတွင်၊ ပါဝါဆုံးရှုံးမှုနည်းပါးခြင်းသည် အပူထုတ်လုပ်မှုကို လျှော့ချရန်၊ စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပြီး တင်းကျပ်စွာထုပ်ပိုးထားသော အီလက်ထရွန်နစ်စက်ပစ္စည်းများတွင် အစိတ်အပိုင်းများ၏ သက်တမ်းကို တိုးမြှင့်ပေးသည်။
SMD diodes များသည်လည်း အလုံးစုံတိုးတက်ကောင်းမွန်အောင် ကူညီပေးပါသည်။ PCB ယုံကြည်စိတ်ချရမှု ဝါယာကြိုးရှည်များဖြင့် ဖြစ်ပေါ်လာသော စက်ပိုင်းဆိုင်ရာ ဖိအားကို လျှော့ချခြင်းဖြင့်၎င်းတို့၏ကျစ်လစ်သိပ်သည်းသောတည်ဆောက်ပုံသည် သိပ်သည်းဆမြင့်ပြီး တုန်ခါမှုဒဏ်ခံနိုင်သော အီလက်ထရွန်နစ်ဒီဇိုင်းများအတွက် အလွန်သင့်လျော်စေသည်။
ခေတ်မီအီလက်ထရွန်နစ်စနစ်များသည် ကျစ်လစ်သောအရွယ်အစား၊ ယုံကြည်စိတ်ချရသောလျှပ်စစ်ကာကွယ်မှု၊ ထိရောက်သောပြောင်းလဲမှုအမူအကျင့်များနှင့် အလိုအလျောက် PCB ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များနှင့် ခိုင်မာသောသဟဇာတဖြစ်မှုတို့ကို ပေါင်းစပ်ထားသောကြောင့် ခေတ်မီအီလက်ထရွန်နစ်စနစ်များသည် SMD diodes ကို ဆက်လက်မှီခိုအားထားနေရပါသည်။

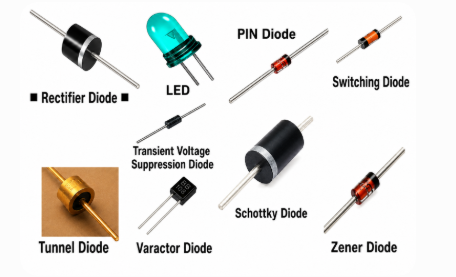

ပုံ ၃။ အီလက်ထရွန်းနစ်ပတ်လမ်းများတွင် အသုံးပြုလေ့ရှိသော Diode အမျိုးအစားများ
SMD diodes များကို အီလက်ထရွန်းနစ်ဆားကစ်များတွင် သီးခြားလျှပ်စစ်လုပ်ငန်းဆောင်တာများလုပ်ဆောင်ရန် အမျိုးအစားတစ်ခုစီဖြင့် အမျိုးအစားတစ်ခုစီကို အထူးပြုအမျိုးအစားများစွာဖြင့် ရရှိနိုင်ပါသည်။၎င်းတို့၏ အခန်းကဏ္ဍများတွင် လက်ရှိ ပြုပြင်ခြင်း၊ ဗို့အား ထိန်းညှိခြင်း၊ ရေလှိုင်း ဖိနှိပ်ခြင်း၊ အချက်ပြ ကူးပြောင်းခြင်း၊ အလင်းရှာဖွေခြင်းနှင့် RF ချိန်ညှိခြင်းတို့ ပါဝင်သည်။
Rectifier Diodes: Rectifier SMD diodes သည် alternating current (AC) ကို direct current (DC) သို့ ပြောင်းလဲပါသည်။တည်ငြိမ်သော DC အထွက်ကို လိုအပ်သည့် ပါဝါကူးပြောင်းသည့် ဆားကစ်များတွင် အသုံးများသည်။
Schottky Diodes- Schottky SMD diodes များသည် ၎င်းတို့၏ ရှေ့သို့ ဗို့အားနိမ့်ကျခြင်းနှင့် မြန်ဆန်သော ကူးပြောင်းခြင်းအပြုအမူကြောင့် လူသိများသည်။၎င်းတို့ကို စွမ်းဆောင်ရည်မြင့် ပါဝါဆားကစ်များနှင့် အမြန်ပြောင်းသည့် အီလက်ထရွန်နစ်စနစ်များတွင် အသုံးများသည်။
Zener Diodes: Zener SMD diodes သည် ပြောင်းပြန်ပြိုကွဲသည့်မုဒ်တွင် လုပ်ဆောင်ခြင်းဖြင့် ဗို့အားကို ထိန်းညှိပေးသည်။၎င်းတို့သည် တည်ငြိမ်သော ဗို့အားအဆင့်များကို ထိန်းသိမ်းရန်နှင့် အရေးကြီးသော အစိတ်အပိုင်းများကို voltage အခြေအနေများမှ ကာကွယ်ပေးသည်။
Diodes ပြောင်းခြင်း။: Switching SMD diodes ကို ဒစ်ဂျစ်တယ်နှင့် ကြိမ်နှုန်းမြင့် အချက်ပြဆားကစ်များတွင် လျင်မြန်စွာ ကူးပြောင်းခြင်းအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။၎င်းတို့၏ လျင်မြန်သောတုံ့ပြန်မှုအချိန်သည် signal routing စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။
TVS (Transient Voltage Suppression) DiodesTVS SMD diodes များသည် ဆားကစ်များကို ရုတ်တရက် ဗို့အားတက်ခြင်း၊ လျှပ်စစ်စတေးသွားထုတ်လွှတ်ခြင်း (ESD) နှင့် semiconductor အစိတ်အပိုင်းများကို ပျက်စီးစေမည့် လျှပ်ကူးပစ္စည်း အစိတ်အပိုင်းများကို ဖြတ်တောက်ခြင်းမှ ကာကွယ်ပေးသည်။
Light-Emitting Diodes (LEDs): SMD LED များသည် လျှပ်စစ်စွမ်းအင်ကို အလင်းရောင်၊ ပြကွက်ညွှန်ကိန်းများနှင့် နောက်ခံအလင်းစနစ်များအတွက် မြင်နိုင်သောအလင်းရောင်အဖြစ်သို့ ပြောင်းလဲပေးပါသည်။
Photodiodes: Photodiodes များသည် ဝင်လာသော အလင်းအား လျှပ်စစ်စီးကြောင်းအဖြစ်သို့ ပြောင်းလဲပြီး အလင်းကို အာရုံခံခြင်း နှင့် အလင်းထောက်လှမ်းခြင်းစနစ်များတွင် အများအားဖြင့် အသုံးပြုကြသည်။
Varactor (Varicap) Diodes: Varactor SMD diodes သည် RF နှင့် ဆက်သွယ်ရေးဆားကစ်များတွင် ချိန်ညှိမှုကြိမ်နှုန်းကို ချိန်ညှိရန် ကူညီပေးသည့် ဗို့အားထိန်းချုပ်ထားသော ကာပတ်စီတာများအဖြစ် လုပ်ဆောင်သည်။
Tunnel DiodesTunnel SMD diodes များသည် အလွန်မြန်ဆန်သော ကူးပြောင်းခြင်းလက္ခဏာများဖြစ်သောကြောင့် မိုက်ခရိုဝေ့ဖ်၊ အလှုပ်အရှားနှင့် အဆင့်မြင့် RF စနစ်များတွင် အသုံးပြုသည့် အထူးပြု မြန်နှုန်းမြင့် တစ်ပိုင်းလျှပ်ကူးကိရိယာများဖြစ်သည်။
မတူညီသော SMD diodes အမျိုးအစားများကို ကူးပြောင်းခြင်းအမြန်နှုန်း၊ ဗို့အားထိန်းချုပ်မှု၊ ပါဝါပြောင်းလဲခြင်းနှင့် ဆားကစ်အကာအကွယ်များကဲ့သို့သော မတူညီသောလျှပ်စစ်လိုအပ်ချက်များအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။ဤကွဲပြားမှုများကို နားလည်ခြင်းဖြင့် အပူတည်ငြိမ်မှု၊ လျှပ်စစ်စွမ်းဆောင်မှုနှင့် ရေရှည်ယုံကြည်နိုင်မှုတို့အတွက် အစိတ်အပိုင်းရွေးချယ်မှုကို တိုးတက်စေပါသည်။
|
ထူးခြားချက် |
Rectifier |
Schottky |
ဇီနာ |
TVS |
|
ပင်မလုပ်ဆောင်ချက် |
AC/DC
ပြောင်းလဲခြင်း |
အရှုံးနည်းမြန်တယ်။
ကူးပြောင်းခြင်း။ |
ဗို့အား
စည်းမျဉ်း |
ဒီရေလှိုင်း
အကာအကွယ် |
|
ရှေ့သို့
ဗို့အား |
ပိုမြင့်တယ်။ |
နိမ့်သည်။ |
တော်ရုံတန်ရုံ |
ကွဲပြားသည်။ |
|
ပြောင်းခြင်း။
အရှိန် |
တော်ရုံတန်ရုံ |
အရမ်းမြန်တယ်။ |
တော်ရုံတန်ရုံ |
အလွန့်အလွန်
မြန်သည်။ |
|
ပါဝါ
လုပ်ရည်ကိုင်ရည် |
တော်ရုံတန်ရုံ |
မြင့်သည်။ |
တော်ရုံတန်ရုံ |
ကာကွယ်ရေးကို အဓိကထားသည်။ |
|
ပြောင်းပြန်
ခွဲခြမ်းသုံးပါ။ |
မရှိ |
မရှိ |
ဟုတ်ကဲ့ |
ဟုတ်ကဲ့ |
|
အဖြစ်များသည်။
စက်မှုလုပ်ငန်းသုံး |
ပါဝါ
အထောက်အပံ့များ |
အားသွင်းစက်များ၊
SMPS |
ဗို့အားသံလမ်း |
မော်တော်ကား၊
USB |
Schottky diodes ၎င်းတို့၏ ရှေ့သို့ ဗို့အားနိမ့်ခြင်းနှင့် သုညနီးပါး ပြန်လည်ရယူသည့်အချိန်သည် ပါဝါဆုံးရှုံးမှုနှင့် အပူထုတ်လုပ်ခြင်းကို လျှော့ချနိုင်သောကြောင့် ကြိမ်နှုန်းမြင့် switching circuit များတွင် ဦးစားပေးလေ့ရှိသည်။၎င်းတို့၏ မြန်ဆန်သော ကူးပြောင်းခြင်းလက္ခဏာများသည် ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်းနစ်စနစ်များတွင် စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။
ကျစ်လစ်သော DC-DC converters များတွင်၊ Schottky diodes များသည် ပုံမှန် rectifier diodes များထက် ပါဝါဆုံးရှုံးမှုကို မကြာခဏ ထုတ်ပေးလေ့ရှိပြီး ၎င်းတို့၏ ရှေ့သို့နိမ့်သောဗို့အားသည် စဉ်ဆက်မပြတ် switching လုပ်စဉ်အတွင်း အပူထုတ်လုပ်မှုကို လျော့နည်းစေသည်။
Zener diodes တည်ငြိမ်သောဗို့အားထိန်းညှိမှုနှင့် ထိန်းချုပ်ထားသော ပြောင်းပြန်ပြိုကွဲမှုလုပ်ဆောင်မှု လိုအပ်သောအခါတွင် အဓိကအားဖြင့် အသုံးပြုကြသည်။ TVS diodeဆန့်ကျင်ဘက်အနေနှင့်၊ ဗို့အားတက်ခြင်းများနှင့် ESD ဖြစ်ရပ်များမှ အမြန်ကာကွယ်မှုများအတွက် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသည်။
ပုံမှန် rectifier diodes အလွန်မြန်သော ကူးပြောင်းခြင်းစွမ်းဆောင်ရည်သည် အရေးမကြီးသော ယေဘုယျ AC-to-DC ပြောင်းလဲခြင်းအတွက် ပိုသင့်လျော်ပါသည်။
diode အမျိုးအစားတစ်ခုစီတွင် အချို့သော လျှပ်စစ်ဆိုင်ရာ ဖလှယ်မှုများ ပါဝင်ပါသည်။ ဥပမာ၊ Schottky diodes သည် ပိုမိုမြန်ဆန်သော switching နှင့် low voltage drop ကို ပေးစွမ်းသည်၊ သို့သော် ၎င်းတို့သည် standard silicon rectifiers များနှင့် နှိုင်းယှဉ်ပါက မြင့်မားသော အပူချိန်တွင် reverse leakage current ကို ထုတ်လုပ်ပေးနိုင်ပါသည်။
ဤစွမ်းဆောင်ရည်ကွာခြားချက်များကို နားလည်ခြင်းသည် ဆားကစ်ယုံကြည်စိတ်ချရမှု၊ အပူတည်ငြိမ်မှုနှင့် အလုံးစုံ အီလက်ထရွန်နစ်စနစ်၏ စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။

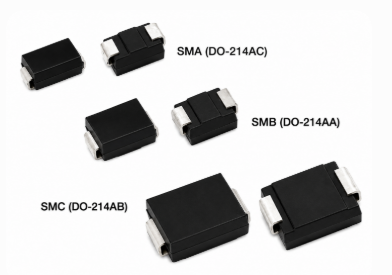

ပုံ 4 ဘုံ SMD Diode Package အရွယ်အစားများ- SMA၊ SMB နှင့် SMC
Surface-mount diode ပက်ကေ့ချ်အရွယ်အစားသည် လက်ရှိကိုင်တွယ်နိုင်စွမ်း၊ အပူအငွေ့ပျံခြင်း၊ PCB ယုံကြည်စိတ်ချရမှု၊ switching stability နှင့် စက်ပိုင်းဆိုင်ရာ တာရှည်ခံမှုတို့ကို တိုက်ရိုက်သက်ရောက်သည်။မှန်ကန်သော ပက်ကေ့ခ်ျကို ရွေးချယ်ခြင်းသည် အရေးကြီးသော အကြောင်းမှာ အပူစီမံခန့်ခွဲမှု ညံ့ဖျင်းခြင်းသည် ထိရောက်မှုကို လျှော့ချနိုင်ပြီး လမ်းဆုံအပူချိန်ကို တိုးမြှင့်ကာ အစိတ်အပိုင်းများ၏ သက်တမ်းကို တိုစေသောကြောင့် ဖြစ်သည်။
သေးငယ်သော diode ပက်ကေ့ဂျ်များကို ကျစ်လစ်သိပ်သည်းစွာ ပါဝါနည်းပါးသော အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် အသုံးများကြပြီး ကြီးမားသောပက်ကေ့ဂျ်များသည် လည်ပတ်နေစဉ်အတွင်း များပြားသောအပူကိုထုတ်ပေးသည့် လက်ရှိနှင့် ပါဝါမြင့်သော application များအတွက် ပိုသင့်လျော်ပါသည်။
|
အထုပ် |
Max Current |
အပူပိုင်းစွမ်းဆောင်ရည် |
ပုံမှန်အသုံးပြုမှု |
|
SOD-523 |
အလွန်နိမ့်သည်။ |
ကန့်သတ်ချက် |
အချက်ပြ
ကူးပြောင်းခြင်း။ |
|
SOD-323 |
နိမ့်သည်။ |
တော်ရုံတန်ရုံ |
သေးငယ်တဲ့ ယုတ္တိဗေဒ
ဆားကစ်များ |
|
SOD-123 |
လတ် |
ပိုကောင်းပါတယ်။ |
Zener/ rectifier |
|
SMA |
အလယ်အလတ်-အမြင့် |
ကောင်းတယ်။ |
ပါဝါ
ပြုပြင်ခြင်း |
|
SMB |
မြင့်သည်။ |
ခိုင်မာတယ်။ |
TVS
အကာအကွယ် |
|
SMC |
အရမ်းမြင့်တယ်။ |
မြတ်သော |
စက်မှု
ပါဝါ |
သေးငယ်သော SMD ပက်ကေ့ဂျ်များ ကဲ့သို့သော SOD-523 နှင့် SOD-323 PCB နေရာလွတ် အကန့်အသတ်ရှိသော သေးငယ်သော အချက်ပြမှု လုပ်ဆောင်ခြင်း နှင့် လောဂျစ်ဆားကစ်များတွင် အများအားဖြင့် အသုံးပြုကြသည်။သို့သော် ၎င်းတို့၏ နိမ့်ကျသော အပူငွေ့ပျံ့နိုင်စွမ်းသည် ၎င်းတို့အား လက်ရှိ ပါဝါမြင့်မားသော အသုံးချပရိုဂရမ်များအတွက် သင့်လျော်မှုနည်းပါးစေသည်။
ပိုကြီးသော အထုပ်များ ကဲ့သို့သော SMA၊ SMB, နှင့် SMC ပိုမိုအားကောင်းသော အပူစွမ်းဆောင်ရည်နှင့် လက်ရှိကိုင်တွယ်နိုင်စွမ်းကို ပေးစွမ်းသည်။၎င်းတို့၏ ပိုကြီးသော မျက်နှာပြင်ဧရိယာသည် အပူဖြန့်ဝေမှုကို ပိုမိုထိရောက်စွာ ကူညီပေးပြီး လိုအပ်သော လျှပ်စစ်အခြေအနေများအောက်တွင် ပိုမိုတည်ငြိမ်သော လုပ်ဆောင်မှုကို ပံ့ပိုးပေးသည်။
အလွန်အကျွံ junction temperature သည် diode သက်တမ်းကို လျှော့ချနိုင်ပြီး ပါဝါထိရောက်မှု နည်းပါးပြီး PCB ချို့ယွင်းမှု ဖြစ်နိုင်ခြေကို တိုးမြင့်စေနိုင်သောကြောင့် မြင့်မားသော နှင့် ကြိမ်နှုန်းမြင့် circuit များတွင် အပူစွမ်းဆောင်ရည်သည် ပို၍ အရေးကြီးလာသည်။
ကျစ်လစ်သော PCB အပြင်အဆင်များတွင်၊ diode လမ်းဆုံအတွင်းမှ ထုတ်ပေးသော အပူသည် PCB ကြေးနီအလွှာများသို့ ထိရောက်စွာ လွှဲပြောင်းပေးရမည်ဖြစ်သည်။အပူသည် ကောင်းစွာမပျံ့နှံ့နိုင်ပါက လမ်းဆုံအပူချိန်သည် လျင်မြန်စွာမြင့်တက်လာနိုင်ပြီး အပူပြေးသွားခြင်း၊ ထိရောက်မှုလျော့ကျခြင်း၊ ရှေ့သို့ဗို့အားမတည်ငြိမ်ခြင်း၊ အရှိန်မြှင့် semiconductor ဟောင်းနွမ်းခြင်းနှင့် အရွယ်မတိုင်မီ အစိတ်အပိုင်းများ ချို့ယွင်းမှုတို့ကို ဖန်တီးနိုင်သည်။
PCB ကြေးနီဧရိယာ အပူရှိန်အမူအကျင့်ကိုလည်း ပြင်းထန်စွာ လွှမ်းမိုးပါသည်။ ပိုကြီးတဲ့ ကြေးနီတွေ လောင်းတယ်။ Diode pads များနှင့် ချိတ်ဆက်ထားသော PCB မျက်နှာပြင်တစ်လျှောက် အပူပျံ့နှံ့စေရန်၊ ဒေသအလိုက် ဟော့စပေါ့အပူချိန်များကို လျှော့ချပေးပြီး ပိုမိုတည်ငြိမ်သော ရေရှည်လုပ်ဆောင်မှုကို ပံ့ပိုးပေးပါသည်။
စွမ်းအားမြင့် အီလက်ထရွန်းနစ်စနစ်များတွင် ပိုမိုကျယ်ပြန့်သော ကြေးနီခြေရာများ၊ အပူလမ်းကြောင်းများ၊ အလွှာပေါင်းများစွာ ကြေးနီလေယာဉ်များ၊ ပိုကြီးသော diode ပက်ကေ့ခ်ျများနှင့် ပိုမိုကောင်းမွန်သော လေ၀င်ပေါက်ဒီဇိုင်းနှင့် အပူတည်ဆောက်မှုကို လျှော့ချရန်နှင့် လည်ပတ်မှုအပူချိန်ကို ထိန်းသိမ်းရန်အတွက် ပိုမိုကောင်းမွန်သော လေ၀င်ပေါက်ဒီဇိုင်းကို အသုံးပြုခြင်းဖြင့် အများအားဖြင့် အပူတည်ငြိမ်မှုကို ပံ့ပိုးပေးပါသည်။
Diode ရွေးချယ်မှုတွင် အပူလျော့ခြင်းသည် နောက်ထပ်အရေးကြီးသော ထည့်သွင်းစဉ်းစားမှုဖြစ်သည်။လည်ပတ်မှု အပူချိန် တိုးလာသည်နှင့်အမျှ၊ ဒိုင်အိုဒ၏ အမြင့်ဆုံး လုံခြုံသော လက်ရှိ ကိုင်တွယ်နိုင်မှု လျော့နည်းသွားသည်။စစ်မှန်သောလည်ပတ်မှုအခြေအနေများအောက်တွင် အပူလွန်ကဲခြင်းမှကာကွယ်ရန် ဤနှိမ့်ချသောအပြုအမူကို ထည့်သွင်းစဉ်းစားရပါမည်။
သင့်လျော်သော ပက်ကေ့ခ်ျရွေးချယ်မှုသည် ပါဝါထိရောက်မှု၊ အပူပိုင်းတည်ငြိမ်မှု၊ စက်ပိုင်းဆိုင်ရာ ကြာရှည်ခံမှု၊ ထုတ်လုပ်မှု ညီညွတ်မှုနှင့် ရေရှည်ပတ်လမ်း စိတ်ချရမှုကို အကောင်းဆုံးဖြစ်အောင် ကူညီပေးသည်။

ပုံ 5။ ကြီးမားသော PCB ကြေးနီဧရိယာများသည် အပူပျံ့နှံ့စေရန်နှင့် Diode အပူချိန်ကို လျှော့ချရန် ကူညီပေးသည်
PCB ကြေးနီဧရိယာသည် SMD diode အပူစွမ်းဆောင်ရည်အပေါ် ခိုင်ခံ့သော သြဇာလွှမ်းမိုးမှုရှိပြီး ကြေးနီအလွှာအနေဖြင့် လုပ်ဆောင်သောကြောင့် ဖြစ်သည်။ အပူဖြန့်စက် ၎င်းသည် semiconductor လမ်းဆုံမှ အပူကို လွှဲပြောင်းပေးသည်။
Diode မှတဆင့် လျှပ်စီးကြောင်း စီးဆင်းသောအခါ၊ power dissipation သည် လမ်းဆုံအတွင်း၌ အပူထုတ်ပေးသည်။ပတ်ဝန်းကျင် ကြေးနီဧရိယာသည် အလွန်သေးငယ်ပါက၊ အပူသည် diode အထုပ်အနီးတွင် စုစည်းလာပြီး လမ်းဆုံအပူချိန်ကို လျင်မြန်စွာ တိုးစေသည်။
ပိုကြီးတဲ့ ကြေးနီတွေ လောင်းတာကို လျှော့ချပေးပါတယ်။ ဟော့စပေါ့ အပူချိန်များ၊ အပူပြန့်ပွားမှုကို မြှင့်တင်ပါ။၊ နိမ့်သောအပူခုခံ, sရေရှည်တည်ငြိမ်မှုကို ပံ့ပိုးပေးတယ်။, နှင့် အပူဖိအားကိုလျှော့ချ စဉ်ဆက်မပြတ်လည်ပတ်နေစဉ်။
ကျစ်လျစ်သော ကူးပြောင်းမှုအားထိန်းကိရိယာများနှင့် အမြန်အားသွင်းကိရိယာများတွင်၊ ကြေးနီဧရိယာ မလုံလောက်ပါက ၎င်းတို့၏ သတ်မှတ်သတ်မှတ်ထားသော လက်ရှိကန့်သတ်ချက်များအတွင်း လည်ပတ်နေချိန်၌ပင် Schottky diodes လေးများသည် အပူလွန်စေနိုင်သည်။
ကြေးနီပြား အရွယ်အစားကို ချဲ့ထွင်ခြင်း၊ အတွင်းပိုင်း ကြေးနီလေယာဉ်များနှင့် ပတ်ဒ်များ ချိတ်ဆက်ခြင်း၊ ပိုထူသော ကြေးနီအလွှာများကို အသုံးပြု၍ အပူပိုင်း ချုပ်ရိုးများ ပေါင်းထည့်ခြင်းဖြင့် အပူကူးပြောင်းမှုကို တိုးမြှင့်ပေးပါသည်။
အပူဓာတ် ပုံရိပ်ဖော်ခြင်း ခွဲခြမ်းစိတ်ဖြာမှု သည် မကြာခဏဆိုသလို ကြေးနီဖြန့်ဖြူးမှု ညံ့ဖျင်းပါက ပါဝါဒိုင်အိုဒက်များနှင့် အစိတ်အပိုင်းများကို ကူးပြောင်းခြင်း အနီးတွင် ဒေသအလိုက် အပူဟော့စပေါ့များ ဖန်တီးပေးကြောင်း မကြာခဏ ထုတ်ဖော်ပြသသည်။

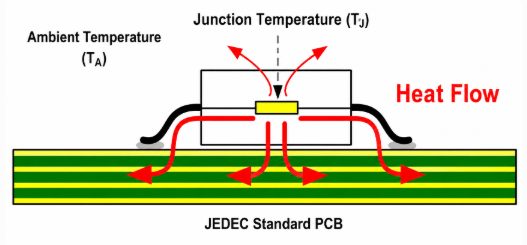

ပုံ 6။ Diode လမ်းဆုံမှ အပူစီးဆင်းမှုအပူရှိန်ကြောင့် PCB သို့ PCB သို့
အပူဒဏ်ခံနိုင်ရည်ကို အများအားဖြင့် ဖော်ပြသည်။ RθJA (လမ်းဆုံမှ ပတ်ဝန်းကျင် အပူဒဏ်ခံနိုင်ရည်)ဆီမီးကွန်ဒတ်တာလမ်းဆုံမှ ပတ်၀န်းကျင်လေထဲသို့ မည်မျှထိထိရောက်ရောက်အပူလွှဲပြောင်းပေးသည်ကို တိုင်းတာသည်။
နိမ့်သော RθJA တန်ဖိုးများသည် ပိုမိုကောင်းမွန်သော အအေးခံနိုင်စွမ်းနှင့် ပိုမိုထိရောက်သော အပူလွှဲပြောင်းမှုကို ဖော်ပြသည်။
ဓာတ်အားခွဲထုတ်ခြင်းနှင့် အပူချိန်မြင့်တက်ခြင်းကြား ဆက်နွယ်မှုကို အသုံးပြု၍ ခန့်မှန်းနိုင်သည်။
Tည=Tတစ်+(စဃ×RθJA)
ဘယ်မှာလဲ-
• TJ = လမ်းဆုံအပူချိန်
• TA = ဝန်းကျင်အပူချိန်
• PD = ပါဝါ dissipation
• RθJA = Junction-to-ambient အပူခံနိုင်ရည်
လမ်းဆုံအပူချိန် လွန်ကဲခြင်းသည် ယိုစိမ့်မှုအား တိုးမြင့်စေခြင်း၊ ထိရောက်မှု လျော့နည်းစေခြင်း၊ တစ်ပိုင်းလျှပ်ကူးတာ အိုမင်းရင့်ရော်မှုကို အရှိန်မြှင့်ပေးခြင်း၊ အပူပြေးသွားခြင်းကို ဖြစ်ပေါ်စေပြီး အမြဲတမ်း diode ချို့ယွင်းမှုကို ဖြစ်စေသောကြောင့် ပါဝါအီလက်ထရွန်းနစ်ပစ္စည်းများတွင် ဤဆက်ဆံရေးသည် အလွန်အရေးကြီးပါသည်။
ဥပမာSchottky diode dissipating 1W RθJA တန်ဖိုးဖြင့် ပါဝါ 80°C/W ကြုံတွေ့နိုင်သည်။ 80°C လမ်းဆုံအပူချိန်သည် ပတ်ဝန်းကျင်အပူချိန်ထက် မြင့်တက်လာသည်။ပတ်ဝန်းကျင်လေထုရဲ့ အပူချိန်က များရင်၊ 40°Cလမ်းဆုံအပူချိန်သည် ချဉ်းကပ်နိုင်သည်။ 120°Cအပူဖိစီးမှုကို အလွန်တိုးစေပြီး ရေရှည်ယုံကြည်မှုကို လျှော့ချပေးနိုင်သည်။
လက်တွေ့ကျသော PCB ဒီဇိုင်းများတွင်၊ ကျစ်လစ်သော SOD-323 Schottky diode သည် လည်ပတ်နေပါသည်။ 1A လက်ရှိ အထက်လမ်းဆုံအပူချိန်ကို မြှင့်တင်ရန် လုံလောက်သော ပါဝါကို စုပ်ယူနိုင်သည်။ 100°C PCB ကြေးနီဧရိယာကန့်သတ်ထားလျှင်။အပူပိုင်းစမ်းသပ်ခြင်း သည် ကြေးနီလောင်းသည့်အရွယ်အစားကို တိုးမြင့်စေပြီး အပူလှိုင်းများထည့်ခြင်းဖြင့် ဟော့စပေါ့ အပူချိန်ကို သိသိသာသာ လျှော့ချနိုင်ပြီး ရေရှည်လုပ်ဆောင်မှုကို ပိုမိုတည်ငြိမ်အောင် ပံ့ပိုးပေးနိုင်ကြောင်း မကြာခဏပြသသည်။
RθJA တန်ဖိုးများကို မျက်နှာပြင်-mount diode ဒေတာစာရွက်များတွင် ဖော်ပြထားပြီး စစ်မှန်သော PCB အခြေအနေများအောက်တွင် ဘေးကင်းသောလည်ပတ်မှုအပူချိန်ကို ခန့်မှန်းပေးပါသည်။အပူခံနိုင်ရည်နိမ့်သောတန်ဖိုးများသည် ယေဘူယျအားဖြင့် ပိုမိုအားကောင်းသော အအေးခံနိုင်စွမ်းနှင့် ပတ်ဝန်းကျင်ပတ်ဝန်းကျင်သို့ အပူလွှဲပြောင်းမှု ပိုမိုထိရောက်မှုကို ညွှန်ပြပါသည်။
သေးငယ်သော SMD ပက်ကေ့ဂျ်များသည် ယေဘူယျအားဖြင့် ၎င်းတို့၏ လျှော့ချမျက်နှာပြင်ဧရိယာသည် PCB နှင့် ပတ်ဝန်းကျင်လေထဲသို့ အပူလွှဲပြောင်းခြင်းကို ကန့်သတ်ထားသောကြောင့် ယေဘုယျအားဖြင့် မြင့်မားသော အပူဒဏ်ခံနိုင်ရည်ရှိသည်။

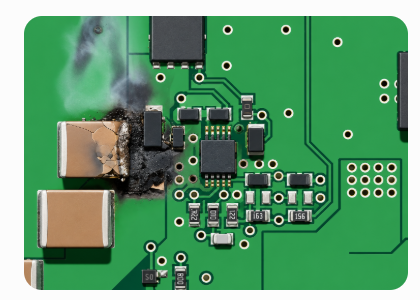

ပုံ 7။ Compact SMD Packages များတွင် ညံ့ဖျင်းသောအပူရှိန်ကြောင့် ဖြစ်ပေါ်လာသော ပျက်စီးဆုံးရှုံးမှု
သေးငယ်သော SMD ပက်ကေ့ခ်ျများသည် ၎င်းတို့တွင်ရှိသောကြောင့် ပို၍မြန်သည်။ ကန့်သတ်အပူထုထည်၊ သေးငယ်သောအပူ dissipation ဧရိယာ၊ ပိုမိုမြင့်မားသောအပူခုခံ, နှင့် ကြေးနီဆက်သွယ်မှုဧရိယာကို လျှော့ချပါ။.
ဥပမာအားဖြင့် SOD-523 နှင့် SOD-323 ပက်ကေ့ဂျ်များသည် ကျစ်လစ်သိပ်သည်းသော အချက်ပြအသုံးချမှုများအတွက် အထူးကောင်းမွန်သော်လည်း ၎င်းတို့သည် ဆက်တိုက်ပါဝါကျုံ့ခြင်းမှ များပြားသော အပူကိုထုတ်ပေးသည့် မြင့်မားသောလက်ရှိ switching circuit များတွင် ရုန်းကန်ရနိုင်သည်။
အပူချိန် တက်လာသည်နှင့်အမျှ ယိုစိမ့်မှု တိုးလာခြင်း၊ ရှေ့သို့ ဗို့အား လက္ခဏာများ ပြောင်းလဲခြင်း၊ စွမ်းဆောင်ရည် ကျဆင်းလာပြီး တစ်ပိုင်းလျှပ်ကူးတာ ပျက်စီးခြင်း အရှိန်မြှင့်လာပါသည်။
ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်နစ် ကိရိယာများတွင် စသည်တို့ဖြစ်သည်။ စမတ်ဖုန်းများ နှင့် USB-C အားသွင်းကိရိယာများထူထပ်စွာ PCB လက်ကွက်များ သေးငယ်သော diode ပက်ကေ့ခ်ျများအတွင်း အပူကို ဖမ်းယူနိုင်ပြီး အပူဓာတ်ကို ပိုမိုဆိုးရွားစေသည်။ကျစ်လစ်သိပ်သည်းသော အကာအရံများအတွင်း သဘာဝအငွေ့ပျံခြင်းကို ကန့်သတ်ထားသောကြောင့် လေ၀င်လေထွက်မကောင်းပါက အပူဖိစီးမှုကို ပိုမိုတိုးပွားစေသည်။
ပိုကြီးသော diode အထုပ်များကို ရွေးချယ်ခြင်း၊ PCB လေ၀င်လေထွက်ကို ကောင်းမွန်အောင်၊ ကြေးနီလေယာဉ်ဧရိယာကို တိုးမြှင့်ခြင်း၊ လည်ပတ်စီးဆင်းမှုကို လျှော့ချခြင်းနှင့် ပိုမိုထိရောက်မှုရှိသော Schottky diodes ကို အသုံးပြုခြင်းဖြင့် အပူလွန်ကဲခြင်းအန္တရာယ်များကို လျှော့ချပေးပါသည်။
|
ကန့်သတ်ချက် |
ဖော်ပြချက် |
ထွေထွေထူးထူး |
|
ပြောင်းပြန်
ဗို့အား (Vr) |
အများဆုံး
ပြောင်းပြန်ဗို့အား |
တားဆီးပေးသည်။
ပျက်ပြား |
|
ရှေ့သို့
ဗို့အား (Vf) |
ဗို့အားကျဆင်းခြင်း။
ဆောင်ရွက်နေစဉ် |
သက်ရောက်သည်။
ထိရောက်မှုနှင့် အပူထုတ်လုပ်မှု |
|
ယိုစိမ့်ခြင်း။
လက်ရှိ (IR) |
ပြောင်းပြန်
လက်ရှိယိုစိမ့်မှု |
အတွက် အရေးကြီးတယ်။
ပါဝါနည်းသော ဆားကစ်များ |
|
ပြန်လည်ရယူချိန်
(trr) |
ပြောင်းခြင်း။
ပြန်လည်ထူထောင်ရေးမြန်နှုန်း |
အတွက် အရေးကြီးတယ်။
ကြိမ်နှုန်းမြင့် လည်ပတ်မှု |
|
လမ်းဆုံ
Capacitance (Cj) |
သိမ်းဆည်းထားသည့် အခကြေးငွေ
terminals များအကြား |
RF ကို သက်ရောက်သည်။
နှင့် စွမ်းဆောင်ရည် ကူးပြောင်းခြင်း။ |
|
အများဆုံး
လမ်းဆုံအပူချိန် (Tj) |
ဒါလည်း လုံခြုံတယ်။
လည်ပတ်အပူချိန် |
တားဆီးပေးသည်။
အပူဒဏ် |
ပိုကြီးသော diode packages များသည် ယေဘူယျအားဖြင့် အပူဒဏ်ခံနိုင်ရည်နည်းပါးပြီး ပိုမိုကောင်းမွန်သော အပူပျံ့စေနိုင်စွမ်းကို ပေးစွမ်းသည်။သေးငယ်သော ပက်ကေ့ခ်ျများသည် PCB အရွယ်အစားကို လျှော့ချရန် ကူညီပေးသော်လည်း၊ ၎င်းတို့သည် စဉ်ဆက်မပြတ် လက်ရှိဝန်အောက်တွင် ပိုမိုဂရုတစိုက် အပူစီမံခန့်ခွဲမှုကို လိုအပ်ပါသည်။
သေးငယ်သော မျက်နှာပြင်-mount diode ပက်ကေ့ဂျ်များသည် PCB အာကာသအသုံးပြုမှုကို လျှော့ချရန် ကူညီပေးသော်လည်း၊ ၎င်းတို့၏ လျှော့ချထားသော မျက်နှာပြင်ဧရိယာသည် စဉ်ဆက်မပြတ် လက်ရှိဝန်အောက်တွင် အပူပျံ့နှံ့နိုင်မှုကို ကန့်သတ်ထားသောကြောင့် ၎င်းတို့သည် ပိုမိုဂရုတစိုက် အပူဒီဇိုင်းကို လိုအပ်ပါသည်။

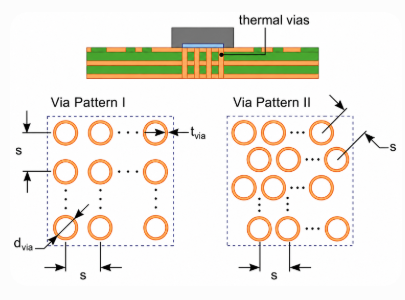

ပုံ 8။ PCB အပူရှိန်နှင့် အအေးခံနိုင်စွမ်းကို မြှင့်တင်ရန် အသုံးပြုသည့် အပူပိုင်းပုံစံများ
Thermal vias များသည် ထိပ်တန်း PCB အလွှာမှ အပူကို အတွင်းပိုင်း သို့မဟုတ် အောက်ခြေ ကြေးနီလေယာဉ်များထံ လွှဲပြောင်းပေးသည့် အပေါက်များဖြစ်သည်။၎င်းတို့သည် diode အထုပ်အနီးရှိ အပူကို အာရုံစိုက်မည့်အစား PCB အလွှာများစွာတွင် အပူဖြန့်ဝေရန် ကူညီပေးသည်။
အပူဓာတ်မှတစ်ဆင့် လမ်းဆုံအပူချိန်ကို လျှော့ချပေးကာ အပူပြန့်ပွားမှုကို ပံ့ပိုးပေးကာ ဟော့စပေါ့ဖွဲ့စည်းမှုကို လျှော့ချကာ ရေရှည်ယုံကြည်မှုကို မြှင့်တင်ပေးသည်။
Multi-layer PCB ကြေးနီလေယာဉ်များသည် ကြီးမားသောအတွင်းပိုင်းကြေးနီဧရိယာများသည် အပူကိုပိုမိုထိရောက်စွာစုပ်ယူနိုင်ပြီး ဖြန့်ဝေပေးသည့်အပူရေလှောင်ကန်များအဖြစ် လုပ်ဆောင်ပေးသောကြောင့် အပူပျံ့လွင့်မှုကို ပိုမိုပံ့ပိုးပေးပါသည်။လေ၀င်လေထွက် အကန့်အသတ်ရှိသော ကျစ်လစ်သိပ်သည်းသော စွမ်းအားမြင့် အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် ၎င်းသည် အထူးအရေးကြီးပါသည်။

ပုံ ၉။ လေစီးဆင်းမှုသည် SMD Diode Cooling ကို ပိုမိုကောင်းမွန်စေသည်။
အထူးသဖြင့် ပါဝါမြင့်သော အပလီကေးရှင်းများတွင် Diode လည်ပတ်မှုအပူချိန်ကို ပြင်းထန်စွာ သက်ရောက်မှုရှိသည်။ညံ့ဖျင်းသောလေ၀င်လေထွက်အခြေအနေများသည် PCB မျက်နှာပြင်အနီးရှိ အပူကို ဖမ်းယူနိုင်ပြီး လမ်းဆုံအပူချိန်၊ ယိုစိမ့်သောလျှပ်စီးကြောင်း၊ အပူဖိစီးမှုနှင့် ချို့ယွင်းမှုဖြစ်နိုင်ခြေတို့ကို တိုးမြင့်စေနိုင်သည်။
အအေးခံပန်ကာများမှ အတင်းအကျပ်လေစီးကြောင်းသည် အပူကိုပိုမိုထိရောက်စွာဖယ်ရှားစေပြီး ဆက်တိုက်အပူကို ခွဲထုတ်ရန်လိုအပ်သည့် စွမ်းအားမြင့်အီလက်ထရွန်နစ်စနစ်များတွင် လည်ပတ်အပူချိန်ကို လျှော့ချပေးသည်။
အလယ်အလတ်လေစီးဆင်းမှု မြှင့်တင်မှုများသည်ပင် diode လမ်းဆုံအပူချိန်ကို များစွာလျှော့ချနိုင်ပြီး ရေရှည်လည်ပတ်မှုတည်ငြိမ်မှုကို ပံ့ပိုးပေးနိုင်သည်။
Thermal derating ဆိုသည်မှာ လည်ပတ်အပူချိန် တိုးလာသည်နှင့်အမျှ Diode ၏ ခွင့်ပြုနိုင်သော လက်ရှိ ကိုင်တွယ်နိုင်စွမ်းကို လျှော့ချခြင်းကို ရည်ညွှန်းသည်။
Diode ဒေတာစာရွက်အများစုသည် မကြာခဏ 25°C ပတ်ဝန်းကျင်အပူချိန်တွင် ထိန်းချုပ်ထားသော ဓာတ်ခွဲခန်းအခြေအနေများအောက်တွင် လက်ရှိအဆင့်သတ်မှတ်ချက်များကို သတ်မှတ်ပေးပါသည်။စစ်မှန်သော အီလက်ထရွန်နစ်စနစ်များတွင်၊ လည်ပတ်မှုအပူချိန်သည် မကြာခဏ မြင့်မားသည်။
လမ်းဆုံအပူချိန် တိုးလာသည်နှင့်အမျှ ဘေးကင်းသော လည်ပတ်နေသော လျှပ်စီးကြောင်းများ ကျဆင်းလာခြင်း၊ ယိုစိမ့်မှု မြင့်တက်လာခြင်း၊ ပါဝါကျုံ့ခြင်း မြင့်တက်လာခြင်းနှင့် အပူလွန်ကဲခြင်း အန္တရာယ် ပိုများလာသည်။
အထူးသဖြင့် အပူဓာတ်များ ဆက်တိုက်ဖြစ်ပေါ်နေသည့် အဆိုးရွားဆုံး လည်ပတ်မှုအခြေအနေများအောက်တွင် အပူဓာတ်လျော့ပါးသောအနားသတ်များကို ယေဘုယျအားဖြင့် အသုံးပြုပါသည်။
အပူဒဏ်ခံနိုင်မှုကို လျစ်လျူရှုခြင်းသည် အချိန်မတန်မီ အစိတ်အပိုင်း ချို့ယွင်းမှု၊ မတည်မငြိမ် ဆားကစ် အပြုအမူ၊ အပူလွန်ကဲမှုနှင့် ထုတ်ကုန် သက်တမ်းကို လျော့ကျစေနိုင်သည်။
သင့်လျော်သောအပူဒီဇိုင်းသည် SMD diodes များကို တာရှည်ဝန်ဆောင်မှုသက်တမ်းတစ်လျှောက် ဆက်တိုက်လျှပ်စစ်နှင့်ပတ်ဝန်းကျင်ဆိုင်ရာဖိစီးမှုအခြေအနေများအောက်တွင်လုံခြုံစွာလည်ပတ်နိုင်စေရန်သေချာစေပါသည်။
အပူပိုင်းစီမံခန့်ခွဲမှုပြဿနာများသည် ခေတ်မီ SMD diode အပလီကေးရှင်းများတွင် အဖြစ်အများဆုံးယုံကြည်စိတ်ချရမှုစိန်ခေါ်မှုများထဲမှဖြစ်သည်။SMD ပက်ကေ့ဂျ်များသည် PCB များပေါ်တွင် ကျစ်လစ်သိပ်သည်းစွာ ထုပ်ပိုးထားသောကြောင့်၊ အလွန်အကျွံ အပူများတည်ဆောက်ခြင်းသည် လျှပ်စစ်စွမ်းဆောင်ရည်နှင့် ရေရှည်ပတ်လမ်းတည်ငြိမ်မှုကို လျင်မြန်စွာထိခိုက်စေပါသည်။
ပါဝါစီမံခန့်ခွဲမှုနှင့် ပြောင်းပြန်ဝင်ရိုးစွန်းကို ကာကွယ်ရန်အတွက် ကျစ်လစ်သိပ်သည်းသော SOD-323 Schottky diodes ကိုအသုံးပြုသည့် သယ်ဆောင်ရလွယ်ကူသော အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် သာမာန်လက်တွေ့ပြဿနာတစ်ခု ဖြစ်ပေါ်သည်။
ကျစ်လစ်သိပ်သည်းသော လက်ရှိဆားကစ်များတွင်၊ PCB ကြေးနီဧရိယာ အလွန်သေးငယ်သောအခါ၊ SOD-323 Schottky diodes သည် အပူလွန်သွားနိုင်ပြီး၊ လေစီးဆင်းမှုကို ကန့်သတ်ထားကာ၊ လျှပ်စီးကြောင်းပြောင်းခြင်းသည် ဘေးကင်းသောလည်ပတ်မှုကန့်သတ်ချက်ထက်ကျော်လွန်နေခြင်း၊ အပူလှိုင်းများမရှိခြင်း သို့မဟုတ် PCB လမ်းကြောင်းအကျယ်သည် မလုံလောက်ပါ။
လမ်းဆုံအပူချိန် တိုးလာသည်နှင့်အမျှ၊ Diode သည် စွမ်းဆောင်ရည် ကျဆင်းလာခြင်း၊ ယိုစိမ့်မှု မြင့်တက်လာခြင်း၊ အပူပြေးသွားခြင်း၊ ဗို့အား မတည်ငြိမ်ခြင်းနှင့် အချိန်မတန်မီ တစ်ပိုင်းလျှပ်ကူးတာ ပျက်စီးခြင်းတို့ကို ကြုံတွေ့ရနိုင်သည်။
မြင်သာသောလက္ခဏာများတွင် PCB အရောင်ပြောင်းခြင်း၊ diode အနီးရှိ မီးလောင်သည့်အမှတ်အသားများ၊ မတည်မငြိမ် အားသွင်းသည့်အပြုအမူ၊ ပါဝါပြောင်းလဲခြင်းထိရောက်မှု လျော့ကျခြင်းနှင့် ပြတ်တောက်သော circuit လည်ပတ်မှုတို့ ပါဝင်သည်။
ကျစ်လစ်သိပ်သည်းသော USB-C အားသွင်းကိရိယာများနှင့် DC-DC converters များတွင်၊ Schottky diodes အပူလွန်ကဲခြင်းသည် အားသွင်းခြင်းစွမ်းဆောင်ရည်ကို လျှော့ချနိုင်ပြီး အနီးနားရှိ အစိတ်အပိုင်းများ၏ သက်တမ်းကို တိုတောင်းစေပါသည်။
ကျစ်လစ်သိပ်သည်းသော USB-C အားသွင်းဒီဇိုင်းတစ်ခုတွင်၊ ပတ်၀န်းကျင် PCB ကြေးနီဧရိယာသည် သင့်လျော်သောအပူပျံ့နှံ့မှုအတွက် သေးငယ်လွန်းသောကြောင့် SOD-323 Schottky diode သည် အဆက်မပြတ်အမြန်အားသွင်းသည့်လုပ်ဆောင်ချက်တွင် အလွန်ပူပြင်းလာသည်။အပူဓာတ်ပုံရိပ်သည် သက်တမ်းတိုးလုပ်ဆောင်ပြီးနောက် အားသွင်းခြင်းစွမ်းဆောင်ရည်ကို မတည်မငြိမ်ဖြစ်စေသည့် diode ပက်ကေ့အနီးတွင် ဒေသအလိုက်ဟော့စပေါ့အပူချိန်များကို ဖော်ပြသည်။ပိုကြီးသော SMA ပက်ကေ့ချ်ဖြင့် ဒိုင်အိုဒိတ်ကို အစားထိုးခြင်းနှင့် အပူဓာတ်များထည့်ခြင်းတို့သည် လည်ပတ်အပူချိန်ကို နိမ့်ကျစေပြီး ရေရှည်ယုံကြည်နိုင်မှုကို ပိုမိုကောင်းမွန်စေပါသည်။
ဤအပူလွန်ကဲမှုပြဿနာအမျိုးအစားသည် ကျစ်လစ်သောစွမ်းအားမြင့် အီလက်ထရွန်နစ်စနစ်များတွင် PCB အပြင်အဆင်အရည်အသွေးသည် အပူတည်ငြိမ်မှုနှင့် တစ်ပိုင်းလျှပ်ကူးတာသက်တမ်းကို တိုက်ရိုက်အကျိုးသက်ရောက်ပုံကို သရုပ်ပြသည်။
Diode pads များတဝိုက်ရှိ ကြေးနီလောင်းဧရိယာကို တိုးမြှင့်ခြင်းသည် ပိုမိုကြီးမားသော PCB မျက်နှာပြင်တစ်လျှောက် အပူပျံ့နှံ့စေခြင်းဖြင့် အပူများ ပြန့်ပွားမှုကို ပိုမိုကောင်းမွန်စေသည်။ပိုကျယ်သော ကြေးနီခြေရာများ၊ အလွှာပေါင်းများစွာ ကြေးနီလေယာဉ်များ၊ အပူလှိုင်းများ၊ ပိုမိုကောင်းမွန်သော လေ၀င်ပေါက်ဒီဇိုင်းနှင့် ပိုမိုမြင့်မားသော လက်ရှိဝန်များအတွက် ပိုကြီးသော diode ပက်ကေ့ဂျ်များကို အသုံးပြုခြင်းဖြင့် အပူယုံကြည်စိတ်ချရမှုကိုလည်း ပံ့ပိုးပေးပါသည်။
လက်တွေ့ကျသော PCB ဒီဇိုင်းများတွင်၊ ညံ့ဖျင်းသောအပူစီမံခန့်ခွဲမှုသည် ဆီမီးကွန်ဒတ်တာအိုမင်းခြင်းကို အရှိန်မြှင့်ပေးပြီး ရေရှည်ချို့ယွင်းမှုနှုန်းကို တိုးမြင့်စေသည့် ဒေသဆိုင်ရာဟော့စပေါ့အပူချိန်များကို ဖန်တီးနိုင်သည်။သင့်လျော်သော အပူအပြင်အဆင် ဒီဇိုင်းသည် တည်ငြိမ်သော လည်ပတ်မှုကို ထိန်းသိမ်းရန် ကူညီပေးသည်၊ အထူးသဖြင့် လေ၀င်လေထွက်နှင့် အအေးပေးသည့်နေရာ ကန့်သတ်ထားသည့် ကျစ်လစ်သော အီလက်ထရွန်နစ်စနစ်များတွင် တည်ငြိမ်စေသည်။
အပူလွန်ကဲသော အစိတ်အပိုင်းများကို ခွဲခြားသတ်မှတ်ရန်နှင့် အစုလိုက်အပြုံလိုက် မထုတ်လုပ်မီ အပူဖြန့်ဖြူးခြင်းကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ရန်အတွက် PCB ဖွံ့ဖြိုးတိုးတက်မှုတွင် အပူဓာတ်ပုံရိပ်ခွဲခြမ်းစိတ်ဖြာမှုကို မကြာခဏအသုံးပြုသည်။
ခေတ်မီအီလက်ထရွန်နစ်စနစ်များသည် ဂရုတစိုက်အပူ ဒီဇိုင်းကို ကြီးမားစွာ မှီခိုနေရသောကြောင့် သေးငယ်သော အပူချိန်တိုးလာခြင်းသည် ရေရှည်ယုံကြည်မှုနှင့် လျှပ်စစ်တည်ငြိမ်မှုကို များစွာထိခိုက်စေနိုင်သောကြောင့် ဖြစ်သည်။
မှန်ကန်သော SMD diode ကိုရွေးချယ်ခြင်းသည် ထိရောက်မှု၊ အပူပိုင်းတည်ငြိမ်မှု၊ ကူးပြောင်းမှုစွမ်းဆောင်ရည်နှင့် ရေရှည်ပတ်လမ်းယုံကြည်စိတ်ချရမှုတို့ကို တိုက်ရိုက်အကျိုးသက်ရောက်စေသည့် အရေးကြီးသောလျှပ်စစ်ဘောင်များကို ဂရုတစိုက်အကဲဖြတ်ရန် လိုအပ်သည်။
မတူညီသော လည်ပတ်မှုအခြေအနေများအတွက် မတူညီသော diode အမျိုးအစားများကို အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။အချို့မှာ မြန်နှုန်းမြင့်ပြောင်းခြင်းအတွက် ဒီဇိုင်းထုတ်ထားပြီး အချို့က လှိုင်းလျှပ်စီးကြောင်းကာကွယ်ရေး၊ ဗို့အားထိန်းညှိခြင်း သို့မဟုတ် မြင့်မားသောလက်ရှိကိုင်တွယ်နိုင်မှုကို ဦးစားပေးသည်။ဤလျှပ်စစ် ဘောင်များကို နားလည်ခြင်းသည် တိကျသော အပလီကေးရှင်းတစ်ခုအတွက် အသင့်တော်ဆုံး diode ကို ဆုံးဖြတ်ပေးသည်။
|
ကန့်သတ်ချက် |
ဖော်ပြချက် |
ထွေထွေထူးထူး |
|
ပြောင်းပြန်
ဗို့အား (Vr) |
အများဆုံး
ပြောင်းပြန်ဗို့အား |
တားဆီးပေးသည်။
ပျက်ပြား |
|
ရှေ့သို့
ဗို့အား (Vf) |
ဗို့အားကျဆင်းခြင်း။
ဆောင်ရွက်နေစဉ် |
သက်ရောက်သည်။
ထိရောက်မှုနှင့် အပူထုတ်လုပ်မှု |
|
ယိုစိမ့်ခြင်း။
လက်ရှိ (IR) |
ပြောင်းပြန်
လက်ရှိယိုစိမ့်မှု |
အတွက် အရေးကြီးတယ်။
ပါဝါနည်းသော ဆားကစ်များ |
|
ပြန်လည်ရယူချိန်
(trr) |
ပြောင်းခြင်း။
ပြန်လည်ထူထောင်ရေးမြန်နှုန်း |
အတွက် အရေးကြီးတယ်။
ကြိမ်နှုန်းမြင့် လည်ပတ်မှု |
|
လမ်းဆုံ
Capacitance (Cj) |
သိမ်းဆည်းထားသည့် အခကြေးငွေ
terminals များအကြား |
RF ကို သက်ရောက်သည်။
နှင့် စွမ်းဆောင်ရည် ကူးပြောင်းခြင်း။ |
|
အများဆုံး
လမ်းဆုံအပူချိန် (Tj) |
ဒါလည်း လုံခြုံတယ်။
လည်ပတ်အပူချိန် |
တားဆီးပေးသည်။
အပူဒဏ် |
မမှန်ကန်သောလျှပ်စစ် ကန့်သတ်ဘောင်များကို ရွေးချယ်ခြင်းသည် အပူလွန်ကဲခြင်း၊ မတည်မငြိမ် လည်ပတ်ခြင်း၊ အလွန်အကျွံ ပါဝါဆုံးရှုံးခြင်း၊ ထိရောက်မှု လျော့ကျခြင်း၊ အပူလွန်ကဲခြင်း နှင့် အချိန်မတန်မီ အစိတ်အပိုင်းများ ချို့ယွင်းခြင်းတို့ ဖြစ်စေနိုင်သည်။သင့်လျော်သော ကန့်သတ်ဘောင်ရွေးချယ်မှုသည် ဆားကစ်ယုံကြည်စိတ်ချရမှု၊ အပူတည်ငြိမ်မှု၊ စွမ်းအင်ထိရောက်မှုနှင့် ရေရှည်အီလက်ထရွန်နစ်စွမ်းဆောင်ရည်တို့ကို ပံ့ပိုးကူညီပေးသည်။
ရှေ့သို့ဗို့အား (Vf)
Forward ဗို့အားသည် forward bias လုပ်ဆောင်နေစဉ်အတွင်း diode မှတဆင့် လျှပ်စီးကြောင်း စီးဆင်းသောအခါ ဗို့အားမည်မျှဆုံးရှုံးသည်ကို ဆုံးဖြတ်သည်။
|
Diode အမျိုးအစား |
ပုံမှန် Forward Voltage |
|
Schottky
Diode |
0.2V–0.4V |
|
ဆီလီကွန်
Rectifier Diode |
0.7V–1.1V |
အောက်ပိုင်းဗို့အားသည် စီးဆင်းနေစဉ်အတွင်း လျှပ်စစ်စွမ်းအင်နည်းသော လျှပ်စစ်စွမ်းအင်ကို အပူအဖြစ်သို့ ပြောင်းလဲပေးသောကြောင့် ပါဝါထိရောက်မှုကို တိုက်ရိုက်တိုးတက်စေသည်။အပူစီမံခန့်ခွဲမှုနေရာ အကန့်အသတ်ရှိသော ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် ၎င်းသည် အထူးအရေးကြီးပါသည်။
Schottky diodes သည် ၎င်းတို့၏ ဗို့အားကျဆင်းမှုနှင့် အမြန်ပြောင်းခြင်းအပြုအမူကြောင့် စွမ်းဆောင်ရည်မြင့် ပါဝါဆားကစ်များအတွက် အများအားဖြင့် ရွေးချယ်ထားသည်။Standard silicon rectifiers များသည် အချို့သောအပလီကေးရှင်းများတွင် ပိုမိုကောင်းမွန်သော ပြောင်းပြန်ဗို့အားခံနိုင်ရည်နှင့် ယိုစိမ့်သောလျှပ်စီးကြောင်းများကို ပေးစွမ်းနိုင်ပါသည်။
ရှေ့သို့နိမ့်သောဗို့အားသည် အပူဖိစီးမှုကို လျှော့ချရန်၊ စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်၊ လမ်းဆုံအပူချိန်ကို လျှော့ချပေးပြီး အစိတ်အပိုင်းများ၏ သက်တမ်းကိုလည်း တိုးစေသည်။
ပါဝါခွဲထုတ်ခြင်း ဆက်ဆံရေး-
P=Vf× ငါ
ရှေ့သို့ဗို့အား အနည်းငယ် လျှော့ချခြင်းသည်ပင် လက်ရှိ မြင့်မားသော အီလက်ထရွန်နစ် စနစ်များတွင် ပါဝါဆုံးရှုံးမှုကို လျှော့ချနိုင်သည်။
ပြောင်းပြန် ဗို့အား (Vr)
Reverse voltage rating သည် လျှပ်စစ်ပြိုကွဲမှုမဖြစ်ပေါ်မီတွင် diode မှ ဘေးကင်းစွာခံနိုင်သော အမြင့်ဆုံး ပြောင်းပြန်ဗို့အားကို သတ်မှတ်သည်။အသုံးပြုထားသော ပြောင်းပြန်ဗို့အားသည် သတ်မှတ်ထားသည့် ကန့်သတ်ချက်ထက်ကျော်လွန်ပါက၊ ဒိုင်အိုဒသည် ပြိုကျပျက်စီးခြင်း၊ အလွန်အကျွံ ယိုစိမ့်နေသော လျှပ်စီးကြောင်း၊ အမြဲတမ်း တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ပျက်စီးခြင်းနှင့် ဗို့အားတက်လာချိန်တွင် PCB ချို့ယွင်းမှုတို့ကို ကြုံတွေ့ရနိုင်သည်။
ယာယီလည်ပတ်မှုအခြေအနေများအတွင်း ယုံကြည်စိတ်ချရမှုကို ထိန်းသိမ်းထားရန် ကူညီရန်အတွက် ပြောင်းပြန်ဗို့အားအဆင့်သတ်မှတ်ချက်များကို ပုံမှန်အားဖြင့် အပိုဘေးကင်းသောအနားသတ်ဖြင့် ရွေးချယ်ထားသည်။မလုံလောက်သော ပြောင်းပြန်ဗို့အားအနားသတ်သည် ရေရှည်ယုံကြည်စိတ်ချရမှုဆိုင်ရာ ပြဿနာများနှင့် မမျှော်လင့်ထားသော အကွက်များ ကျရှုံးမှုအန္တရာယ်ကို တိုးစေသည်။
Leakage Current (IR)
Leakage current သည် ပြောင်းပြန်ဘက်လိုက်သောအခါ diode မှတဆင့် စီးဆင်းသော ပြောင်းပြန်လျှပ်စီးကြောင်း အနည်းငယ်ကို ရည်ညွှန်းသည်။ယိုစိမ့်လျှပ်စီးကြောင်းသည် ပုံမှန်အားဖြင့် အလွန်သေးငယ်သော်လည်း အလွန်အကျွံ ယိုစိမ့်မှုသည် ဘက်ထရီသက်တမ်းကို လျှော့ချနိုင်သည်၊ အသင့်အနေအထားတွင် စွမ်းဆောင်ရည်ကို နိမ့်ကျစေသည်၊ အပူဖိစီးမှုကို တိုးလာစေပြီး တိကျသော ပါဝါနိမ့်ဆားကစ်များကို ထိခိုက်စေနိုင်သည်။
အပူချိန်မြင့်တက်ခြင်း၊ ပြောင်းပြန်ဗို့အားတိုးလာခြင်းနှင့် ဆီမီးကွန်ဒတ်တာအိုမင်းခြင်းတို့ကြောင့် ယိုစိမ့်သောလျှပ်စီးသည် ယေဘုယျအားဖြင့် တိုးလာသည်။အိတ်ဆောင်အီလက်ထရွန်နစ်ပစ္စည်းများ၊ ဘက်ထရီပါဝါသုံးစနစ်များ၊ IoT ကိရိယာများနှင့် စွမ်းအင်သက်သာသော standby ဆားကစ်များတွင် ယိုစိမ့်မှုနည်းပါးသောစွမ်းဆောင်ရည်သည် အထူးအရေးကြီးပါသည်။
Schottky diodes များသည် ပုံမှန်အားဖြင့် ပုံမှန်အားဖြင့် ဆီလီကွန် rectifiers များထက် မြင့်မားသော ယိုစိမ့်သော လျှပ်စီးကြောင်းများ အထူးသဖြင့် မြင့်မားသော လည်ပတ်မှုအပူချိန်တွင် ဖြစ်သည်။
ဥပမာSchottky diodes များသည် ၎င်းတို့၏ ရှေ့သို့ဗို့အားနိမ့်သောကြောင့် အမြန်အားသွင်းကိရိယာများတွင် အကောင်းဆုံးစွမ်းဆောင်ရည်ကို ပေးလေ့ရှိသည်။သို့သော်၊ မြင့်မားသော အပူချိန်တွင် ၎င်းတို့၏ မြင့်မားသော ယိုစိမ့်လျှပ်စီးကြောင်းသည် ဘက်ထရီပါဝါသုံးစနစ်များတွင် အသင့်အနေအထားရှိမှု စွမ်းဆောင်ရည်ကို အနည်းငယ် လျှော့ချနိုင်သည်။
ကြာရှည်စွာဘက်ထရီသက်တမ်းနှင့် ပါဝါအသင့်အနေအထား အနည်းဆုံးပါဝါသုံးစွဲမှုတို့ကို ဦးစားပေးသည့် ပါဝါနည်းသော အီလက်ထရွန်နစ် ဒီဇိုင်းများတွင် ဤဖလှယ်မှုသည် အရေးကြီးပါသည်။
ပြန်လည်ရယူချိန် (trr)
ပြန်လည်ရယူချိန်သည် ရှေ့ဘက်ဘက်လိုက်မှ ပြောင်းပြန်ဘက်လိုက်သို့ ပြောင်းသည့်အခါ ဒိုင်အိုဒွန်သည် မည်မျှလျင်မြန်စွာရပ်တန့်သွားသည်ကို တိုင်းတာသည်။
|
Diode အမျိုးအစား |
ပုံမှန်ပြန်လည်ရယူချိန် |
|
စံ
Rectifier |
2µs–30µs |
|
အမြန်ပြန်လည်ရယူခြင်း။
Diode |
50ns မှ 500ns |
|
Schottky
Diode |
သုညအနီး |
ကူးပြောင်းမှုအကြိမ်ရေ တိုးလာသည်နှင့်အမျှ ပြန်လည်ရယူချိန်သည် ပို၍အရေးကြီးလာသည်။Standard rectifier diodes များသည် ကြိမ်နှုန်းနိမ့်ပါဝါထောက်ပံ့မှုများအတွက် ယေဘုယျအားဖြင့် လက်ခံနိုင်သော်လည်း ၎င်းတို့သည် ကြိမ်နှုန်းမြင့်ဆားကစ်များတွင် အလွန်အကျွံ switching ဆုံးရှုံးမှုများကို ဖန်တီးပေးနိုင်ပါသည်။
ကြိမ်နှုန်းမြင့်သော ပါဝါပြောင်းခြင်းများတွင်၊ ပိုနှေးသော rectifier diodes သည် ပြောင်းပြန်ပြန်လည်ရယူခြင်းလျှပ်စီးကြောင်းကို ကူးပြောင်းနေစဉ်အတွင်း ခဏတာ ဆက်လက်စီးဆင်းနေသောကြောင့် ပြောင်းပြန်ပြန်လည်ရယူခြင်းလျှပ်စီးသည် ဆက်လက်စီးဆင်းနေပါသည်။အမြန်ပြန်လည်ရယူခြင်းနှင့် Schottky diodes သည် ဤဆုံးရှုံးမှုများကို လျှော့ချရန်၊ အပူထုတ်လုပ်မှုကို လျှော့ချပေးပြီး အလုံးစုံပြောင်းစက်၏ စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။
အမြန်ပြန်လည်ရယူခြင်းနှင့် Schottky diodes အား ပါဝါထောက်ပံ့မှု၊ အမြန်အားသွင်းကိရိယာများ၊ DC-DC ပြောင်းစက်များ၊ RF ပါဝါဆားကစ်များနှင့် ကြိမ်နှုန်းမြင့်စက်မှုလုပ်ငန်းစနစ်များတွင် အများအားဖြင့် နှစ်သက်ကြသည်။
၎င်းတို့၏ ပိုမိုမြန်ဆန်သော ကူးပြောင်းခြင်းအပြုအမူသည် ကူးပြောင်းခြင်းဆုံးရှုံးမှုကို လျှော့ချရန်၊ အပူထုတ်လုပ်မှုကို လျှော့ချရန်၊ စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်၊ EMI ဆူညံသံများကို လျှော့ချပေးပြီး ပိုမိုကောင်းမွန်သော အပူဓာတ်တည်ငြိမ်မှုကို ပံ့ပိုးပေးပါသည်။
သို့သော်၊ Schottky diodes သည် မြင့်မားသောအပူချိန်တွင် မြင့်မားသောပြောင်းပြန်ယိုစိမ့်လျှပ်စီးကြောင်းပြသနိုင်သည်၊ ၎င်းသည် အပူလိုအပ်သောပတ်ဝန်းကျင်တွင်ထည့်သွင်းစဉ်းစားရမည်ဖြစ်သည်။
Junction Capacitance (Cj)
Junction capacitance သည် diode terminals များကြားတွင် သိမ်းဆည်းထားသော လျှပ်စစ်အားကို ကိုယ်စားပြုသည်။ဤကန့်သတ်ချက်သည် ကူးပြောင်းခြင်းအမြန်နှုန်း၊ RF စွမ်းဆောင်ရည်၊ အချက်ပြခိုင်မာမှုနှင့် ကြိမ်နှုန်းမြင့်မားသော ဆားကစ်အပြုအမူအပေါ် တိုက်ရိုက်သက်ရောက်သည်။
Lower junction capacitance သည် ကြိမ်နှုန်းမြင့်သော switching၊ RF အချက်ပြတည်ငြိမ်မှု၊ ဆက်သွယ်မှု circuit စွမ်းဆောင်ရည်နှင့် signal processing တိကျမှုကို တိုးတက်ကောင်းမွန်အောင် ကူညီပေးသည်။
Junction capacitance သည် RF ဆက်သွယ်ရေးစနစ်များ၊ ကြိုးမဲ့အီလက်ထရွန်နစ်ပစ္စည်းများ၊ အချက်ပြလုပ်ဆောင်ခြင်းဆားကစ်များနှင့် မြန်နှုန်းမြင့်ဒစ်ဂျစ်တယ်စနစ်များတွင် အထူးအရေးကြီးပါသည်။စွမ်းရည်လွန်ကဲခြင်းသည် အချက်ပြပုံပျက်ခြင်း၊ နှေးကွေးသော ကူးပြောင်းခြင်းအပြုအမူနှင့် RF ထိရောက်မှုကို လျှော့ချပေးနိုင်သည်။
အများဆုံးလမ်းဆုံအပူချိန် (Tj)
Tj အဖြစ် ရေးလေ့ရှိသော အမြင့်ဆုံးလမ်းဆုံအပူချိန်သည် diode ၏အတွင်းပိုင်းတစ်ပိုင်းလျှပ်ကူးတာလမ်းဆုံ၏ အမြင့်ဆုံးလုံခြုံသောလည်ပတ်မှုအပူချိန်ကို သတ်မှတ်သည်။
အပူစီမံခန့်ခွဲမှု မလုံလောက်ပါက ဗို့အားနှင့် လက်ရှိ အဆင့်သတ်မှတ်ချက်များ လက်ခံနိုင်ဖွယ် ပေါ်လာသည့်တိုင် Diode သည် ပျက်ကွက်နိုင်သောကြောင့် ဤကန့်သတ်ချက်သည် အလွန်အရေးကြီးပါသည်။
လမ်းဆုံအပူချိန် တိုးလာသည်နှင့်အမျှ၊ Diode သည် ယိုစိမ့်မှု တိုးလာခြင်း၊ ထိရောက်မှု လျော့ကျခြင်း၊ ရှေ့သို့ ဗို့အား မတည်ငြိမ်ခြင်း၊ အရှိန်မြှင့် semiconductor ဟောင်းနွမ်းခြင်းနှင့် အမြဲတမ်း အတွင်းပိုင်း ပျက်စီးခြင်းများ ကြုံတွေ့ရနိုင်သည်။
လက်ရှိမြင့်မားသော SMD diode အပလီကေးရှင်းများတွင်၊ အလွန်အကျွံလမ်းဆုံအပူချိန်သည် အပူပြေးသွားခြင်းကို ဖြစ်စေနိုင်သည်။အပူချိန်မြင့်တက်လာခြင်းသည် ယိုစိမ့်လျှပ်စီးကြောင်းနှင့် ပါဝါ dissipation တိုးလာသောအခါတွင် ၎င်းသည် ပို၍ပင်အပူကိုထုတ်ပေးပြီး လမ်းဆုံအပူချိန်ကို ပိုမိုတိုးမြင့်လာသောအခါတွင် ဖြစ်ပေါ်သည်။
အပူပြေးသွားခြင်းကို ထိန်းချုပ်မထားပါက၊ Diode သည် ရုတ်တရက်ပျက်သွားပြီး ပတ်ဝန်းကျင် PCB အစိတ်အပိုင်းများကို ပျက်စီးစေနိုင်သည်။
အမြင့်ဆုံးလမ်းဆုံအပူချိန်အနီးတွင် အဆက်မပြတ်လည်ပတ်နေခြင်းသည် ချက်ချင်းချို့ယွင်းမှုမဖြစ်ပေါ်လျှင်တောင်မှ ရေရှည်အစိတ်အပိုင်းများ၏သက်တမ်းကို တိုတောင်းစေနိုင်သည်။မြင့်မားသော အပူချိန်သည် ဆီမီးကွန်ဒတ်တာ ဝတ်ဆင်မှု ယန္တရားများကို အရှိန်မြှင့်ပေးပြီး ရေရှည်ယုံကြည်မှုကို လျှော့ချပေးသည်။
ပိုကြီးသော diode ပက်ကေ့ခ်ျများ၊ ပိုကျယ်သော ကြေးနီခြေရာများ၊ ပိုကြီးသော PCB ကြေးနီလောင်းခြင်း၊ အပူပိုင်းဖြတ်ခြင်း၊ လေ၀င်လေထွက်ကောင်းခြင်းနှင့် လက်ရှိ derating နည်းပညာများကို အသုံးပြုခြင်းဖြင့် အပူ၏ယုံကြည်စိတ်ချရမှုကို ပိုမိုကောင်းမွန်စေသည်။
သင့်လျော်သောအပူစီမံခန့်ခွဲမှုသည် လုံခြုံသောလမ်းဆုံအပူချိန်ကို ထိန်းသိမ်းရန်၊ ရေရှည်ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန်နှင့် ခေတ်မီအီလက်ထရွန်နစ်စနစ်များတွင် အရွယ်မတိုင်မီ အစိတ်အပိုင်းများ ချို့ယွင်းမှုအန္တရာယ်ကို လျှော့ချပေးသည်။
ဥပမာအားဖြင့်၊ diode ဒေတာစာရွက်တစ်ခုသည် အမြင့်ဆုံးလမ်းဆုံအပူချိန် 150°C နှင့် RθJA တန်ဖိုး 90°C/W ကို သတ်မှတ်နိုင်သည်။ဤတန်ဖိုးများသည် မျှော်မှန်းထားသော ပတ်ဝန်းကျင်အပူချိန်နှင့် ပါဝါ dissipation အခြေအနေများအောက်တွင် diode သည် ဘေးကင်းစွာ လည်ပတ်နိုင်မှု ရှိမရှိ ခန့်မှန်းပေးသည်။

ပုံ 10 SMD Diode Cathode Polarity အမှတ်အသား
SMD diodes နှင့် ပတ်သက်သည့် အတွေ့ရအများဆုံး ရှာဖွေမှုမေးခွန်းများထဲမှ တစ်ခုဖြစ်သည်။ SMD diode အမှတ်အသားများခွဲခြားနည်း အဘယ်ကြောင့်ဆိုသော် ထုတ်လုပ်သူများသည် အစိတ်အပိုင်းအရွယ်အစားကန့်သတ်ချက်ကြောင့် diode packages များပေါ်တွင် အတိုကောက် SMD ကုဒ်များကို ရိုက်နှိပ်လေ့ရှိသောကြောင့်ဖြစ်သည်။
|
ကုတ် |
ဖြစ်နိုင်တယ်။
Diode အမျိုးအစား |
|
A7 |
Diode ပြောင်းခြင်း။ |
|
M7 |
Rectifier diode |
|
T4 |
TVS diode |
ထုတ်လုပ်သူများကြား အမှတ်အသားပြုသည့်စနစ်များ ကွဲပြားသောကြောင့်၊ ဒေတာစာရွက်များ၊ SMD ကုဒ်ဒေတာဘေ့စ်များနှင့် multimeter diode စမ်းသပ်ခြင်းတို့ကို အသုံးပြု၍ အစိတ်အပိုင်းများကို ခွဲခြားသတ်မှတ်ခြင်းကို ပုံမှန်အားဖြင့် အတည်ပြုပါသည်။

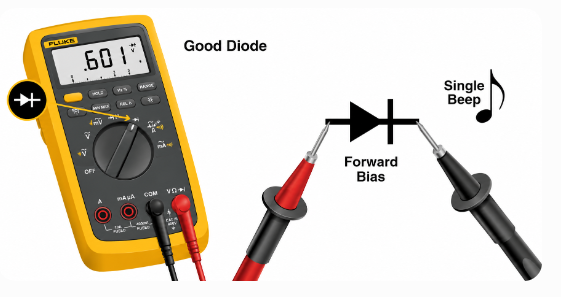

ပုံ 11။ Multimeter ဖြင့် SMD Diode ကို စမ်းသပ်ခြင်း။
SMD diode ကို a ဖြင့်စမ်းသပ်ခြင်း။ မာလ်တီမီတာ ဝါယာရှော့များ၊ အဖွင့်ပတ်လမ်းများ၊ ယိုစိမ့်ပျက်စီးမှုနှင့် အပူပိုင်းချို့ယွင်းမှုကဲ့သို့သော အဖြစ်များသော ပြဿနာများကို ဖော်ထုတ်ရန် ကူညီပေးသည်။မမှန်ကန်သောတိုင်းတာမှုများသည် မမှန်ကန်သောရောဂါရှာဖွေခြင်း သို့မဟုတ် မတော်တဆ PCB ပျက်စီးခြင်းသို့ ဦးတည်စေသောကြောင့် မှန်ကန်သောစမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းများသည် အရေးကြီးပါသည်။
မည်သည့် diode တိုင်းတာခြင်းမလုပ်ဆောင်မီ၊
၁။ ပတ်လမ်းမှ ပါဝါကို အဆက်ဖြတ်ပြီး ခွဲထုတ်ပါ။
၂။ PCB ကိုမထိမီ capacitors များကို လုံး၀ ထုတ်လွှတ်ပါ။
၃။ စွမ်းအင်ရှိသော ဆားကစ်များကို စမ်းသပ်ခြင်းကို ရှောင်ကြဉ်ပါ။
၄။ အရေးကြီးသော အီလက်ထရွန်းနစ်ပစ္စည်းများကို ကိုင်တွယ်သည့်အခါ ESD အကာအကွယ်ကို အသုံးပြုပါ။
ပါဝါထောက်ပံ့မှုများ၊ အားသွင်းကိရိယာများနှင့် စက်မှုအီလက်ထရွန်နစ်ပစ္စည်းများအတွင်း ကြီးမားသော capacitors များသည် ပါဝါဖယ်ရှားပြီးနောက်တွင် အန္တရာယ်ရှိသော ဗို့အားကို ထိန်းသိမ်းထားနိုင်သည်။ကာပတ်စီတာအား ထုတ်လွှတ်ခြင်းသည် လျှပ်စစ်ရှော့တိုက်ခြင်းနှင့် မတော်တဆ အစိတ်အပိုင်းများ ပျက်စီးခြင်းအန္တရာယ်ကို လျှော့ချပေးသည်။
ပတ်၀န်းကျင်ရှိ PCB အစိတ်အပိုင်းများသည် မှားယွင်းသောဖတ်ရှုမှုများကို ဖန်တီးနိုင်သောကြောင့် ပတ်လမ်းအတွင်းတိုင်းတာခြင်းများသည် အမြဲတမ်း အပြည့်အဝယုံကြည်စိတ်ချရခြင်းမရှိပါ။Parallel resistors၊ capacitor၊ inductors နှင့် semiconductor လမ်းကြောင်းများသည် multimeter တိုင်းတာမှုများကို ထိခိုက်စေနိုင်ပြီး အထင်မှားသောရလဒ်များ ထွက်လာနိုင်သည်။
ပိုမိုတိကျသောပြဿနာဖြေရှင်းခြင်းအတွက်၊ စမ်းသပ်နေစဉ်အတွင်း အစိတ်အပိုင်းကိုခွဲထုတ်ရန်အတွက် diode ၏တစ်ဖက်ကို PCB မှ မကြာခဏရုတ်သိမ်းသည်။
Forward Bias Test
multimeter ကို diode စမ်းသပ်မှုမုဒ်သို့ သတ်မှတ်ပါ။အနီရောင်ပလပ်ကို anode နှင့် black probe ကို cathode သို့ချိတ်ဆက်ပါ။ကျန်းမာသောဒိုင်အိုဒသည် ပုံမှန်အားဖြင့် Schottky diodes အတွက် 0.2V–0.4V နှင့် silicon diodes အတွက် 0.6V–0.7V ခန့် ရှေ့သို့ဗို့အားကျဆင်းမှုကို ပြသသည်။ဤစာဖတ်ခြင်းများသည် conduction အတွင်း diode ၏ ရှေ့သို့ ဗို့အားကျဆင်းမှုကို ကိုယ်စားပြုသည်။Schottky diodes မှ ရှေ့သို့ဗို့အား နိမ့်ဆင်းခြင်းသည် စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပြီး ကြိမ်နှုန်းမြင့်သော ဆားကစ်များတွင် အပူထုတ်ပေးခြင်းကို လျှော့ချပေးသည်။
Reverse Bias Test
အနက်ရောင် probe ကို anode နှင့် အနီရောင် probe ကို cathode နှင့် ချိတ်ဆက်ခြင်းဖြင့် multimeter probe များကို နောက်ပြန်လှည့်ပါ။ကျန်းမာသော diode သည် ပြောင်းပြန်စီးဆင်းမှုကို ပိတ်ဆို့သင့်သည်။မာလ်တီမီတာသည် ပုံမှန်အားဖြင့် OL (Open Loop) သို့မဟုတ် အလွန်မြင့်မားသော ခုခံမှုကို ပြသသည်။တိုင်းတာနိုင်သော လျှပ်စီးကြောင်းသည် ပြောင်းပြန်ဘက်လိုက်ဖြင့် စီးဆင်းနေပါက၊ ဒိုင်အိုဒသည် ယိုစိမ့်ပျက်စီးခြင်း၊ လမ်းဆုံပြိုကွဲခြင်း သို့မဟုတ် အပူပိုင်းပြိုကွဲခြင်းတို့ကို ခံစားရနိုင်သည်။ပြောင်းပြန်ယိုစိမ့်မှု ပြဿနာများသည် မြင့်မားသော လည်ပတ်မှုအပူချိန်တွင် ပိုမိုပြင်းထန်လာတတ်သည်။
|
ရောဂါလက္ခဏာ |
ဖြစ်နိုင်သော အကြောင်းတရား |
|
0V နှစ်မျိုးလုံး
လမ်းညွှန်ချက်များ |
အတိုကောက် diode |
|
OL တွေရော
လမ်းညွှန်ချက်များ |
diode ကိုဖွင့်ပါ။ |
|
မတည်မငြိမ်
စာဖတ်ခြင်း |
အပူ
ပျက်စီးခြင်း သို့မဟုတ် ယိုစိမ့်ခြင်း။ |
အတိုကောက် diodes များ လျှပ်စစ်အားလွန်ကဲခြင်း၊ ပြောင်းပြန်ဝင်ရိုးစွန်းဖြစ်ရပ်များ၊ ပြင်းထန်သော အပူလွန်ကဲခြင်း သို့မဟုတ် ရေလှိုင်းများ ပျက်စီးပြီးနောက်တွင် အဖြစ်များသည်။diode ကိုဖွင့်ပါ။ အနှောင်အဖွဲ့ဝိုင်ယာများ ပျက်စီးခြင်း၊ အပူလွန်ကဲစွာ စက်ဘီးစီးခြင်း၊ စက်ကွဲအက်ခြင်း သို့မဟုတ် ထုတ်လုပ်မှုဆိုင်ရာ ချို့ယွင်းချက်များကြောင့် ဖြစ်နိုင်ပါသည်။မတည်မငြိမ် သို့မဟုတ် တသမတ်တည်း ဖတ်ရှုမှုများသည် အတွင်းပိုင်းအပူပိုင်းပျက်စီးမှု၊ ယိုစိမ့်မှုပြဿနာများ၊ ဂဟေအဆစ်များ အက်ကွဲခြင်း သို့မဟုတ် တစ်စိတ်တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ယိုယွင်းမှုကို ညွှန်ပြနိုင်သည်။
ကြိမ်နှုန်းမြင့်သော ဆားကစ်များနှင့် ပါဝါထောက်ပံ့မှုများတွင်၊ မှားယွင်းနေသည့် SMD diodes များသည် အလွန်အမင်း အပူထုတ်ပေးခြင်း၊ မတည်မငြိမ် အထွက်ဗို့အား၊ ခလုတ်ပြောင်းခြင်း၊ အားသွင်းခြင်း ထိရောက်မှု လျော့နည်းခြင်းနှင့် ပြတ်တောက်နေသော ဆားကစ်လည်ပတ်မှုကိုလည်း ဖြစ်စေနိုင်သည်။
မှန်ကန်သော မာလ်တီမီတာ စမ်းသပ်ခြင်းသည် မှားယွင်းနေသော diodes များကို လျင်မြန်စွာ သိရှိနိုင်စေပြီး ခေတ်မီ အီလက်ထရွန်နစ် စနစ်များတွင် ပိုမိုတိကျသော ပြဿနာဖြေရှင်းခြင်းကို ပံ့ပိုးပေးပါသည်။
SMD diodes များသည် အလွန်ယုံကြည်စိတ်ချရသော၊ မလျော်ကန်သော circuit ဒီဇိုင်း၊ အပူဖိစီးမှု၊ လျှပ်စစ်အားလွန်ကဲမှု၊ ESD ထိတွေ့မှုနှင့် ညံ့ဖျင်းသော ဂဟေလုပ်နည်းများသည် အချိန်မတန်မီ ချို့ယွင်းမှုနှင့် ရေရှည်ယုံကြည်စိတ်ချရမှု ပြဿနာများကို ဖြစ်စေနိုင်သေးသည်။
ဘုံပျက်ကွက်မှု ယန္တရားများကို နားလည်ခြင်းက PCB ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေပြီး မော်တော်ယာဥ်၊ စက်မှုလုပ်ငန်း၊ ဆက်သွယ်ရေးနှင့် အီလက်ထရွန်းနစ်စနစ်များတွင် နယ်ပယ်ချို့ယွင်းမှုနှုန်းများကို လျှော့ချပေးသည်
|
ရှုံးနိမ့်ရခြင်း အကြောင်းအရင်း |
အဖြစ်များသောရောဂါလက္ခဏာ |
ဖြစ်နိုင်ခြေရလဒ် |
|
လျှပ်စစ်
ဖိအားများလွန်းခြင်း။ |
အပူလွန်ကဲခြင်း။ |
ပိုလျှံသည်။
လက်ရှိပျက်စီးမှု |
|
အလွန်အကျွံ
အပူ |
မီးလောင်ဒဏ်ရာများ |
အပူ
ထွက်ပြေး |
|
ESD ထိတွေ့မှု |
ရေလှိုင်းတွေ ပျောက်သွားတယ်။
အကာအကွယ် |
TVS diode
ပျက်စီးခြင်း။ |
|
PCB flex
ပျက်စီးခြင်း။ |
အငတ်ခံ
စစ်ဆင်ရေး |
အက်
ဂဟေဆစ် |
|
မလျော်ကန်သော
ဂဟေ |
ဗို့အား
မတည်ငြိမ်မှု |
ပြောင်းပြန်
ယိုစိမ့်မှုနှင့် မတည်မငြိမ် လည်ပတ်မှု
|
ခေတ်မီအီလက်ထရွန်းနစ်ပစ္စည်းများတွင် SMD diode ချို့ယွင်းမှု၏ အဖြစ်အများဆုံး အကြောင်းရင်းနှစ်ရပ်မှာ အပူလွန်ကဲခြင်းနှင့် လျှပ်စစ်အားလွန်ကဲခြင်းတို့သည် ကျန်ရှိနေပါသည်။ယုံကြည်စိတ်ချရမှုပြဿနာများစွာသည် PCB အပူဒီဇိုင်းမလုံလောက်ခြင်း၊ မသင့်လျော်သော diode ရွေးချယ်မှု၊ လုံလောက်သောလျှပ်စီးကြောင်းကာကွယ်မှု၊ ဂဟေတွဲအရည်အသွေးညံ့ဖျင်းခြင်းနှင့် လည်ပတ်မှုဗို့အားမမှန်ကန်ခြင်းတို့မှ အစပြုပါသည်။
Diode သည် ၎င်း၏ဗို့အား သို့မဟုတ် လက်ရှိအဆင့်သတ်မှတ်ချက်ထက်ကျော်လွန်လုပ်ဆောင်သောအခါ လျှပ်စစ်အားလွန်ကဲမှုဖြစ်ပေါ်သည်။၎င်းသည် လမ်းဆုံအပူချိန်ကို လျင်မြန်စွာ တိုးစေပြီး ဆီမီးကွန်ဒတ်တာဖွဲ့စည်းပုံကို အပြီးတိုင် ပျက်စီးစေနိုင်သည်။
အလွန်အကျွံ အပူဖိစီးမှု သည် သေးငယ်သော အီလက်ထရွန်းနစ် ပစ္စည်းများတွင် ချို့ယွင်းမှု ဖြစ်စေသော နောက်ထပ် အကြောင်းရင်း တစ်ခု ဖြစ်ပြီး PCB ကြေးနီ ဧရိယာ မလုံလောက်မှု သည် အပူများ ပျံ့နှံ့မှုကို ကန့်သတ် ထားသည်။
ESD ပျက်စီးမှုသည် USB အပေါက်များ၊ HDMI အင်တာဖေ့စ်များ၊ မော်တော်ယာဥ်ဆက်သွယ်ရေးစနစ်များနှင့် အီသာနက်ကာကွယ်မှုဆားကစ်များတွင် တပ်ဆင်ထားသည့် TVS ဒိုင်အိုဒိတ်များကို အများအားဖြင့် သက်ရောက်မှုရှိသည်။ထပ်ခါတလဲလဲ လျှပ်စီးကြောင်းနှင့် ထိတွေ့ခြင်းသည် အချိန်ကြာလာသည်နှင့်အမျှ Diode ၏ အကာအကွယ်စွမ်းရည်ကို တဖြည်းဖြည်း ကျဆင်းစေသည်။
• အရွယ်အစားသေးငယ်သော အပူခံပြားများ
ကြေးနီများ စိမ့်ဝင်မှု အားနည်းခြင်းသည် လမ်းဆုံအပူချိန်ကို တိုးစေပြီး ရေရှည်ယုံကြည်မှုကို လျော့နည်းစေသည်။သေးငယ်သောအပူခံပြားများသည် PCB တစ်လျှောက် အပူပျံ့နှံ့ခြင်းမှ ထိရောက်စွာ တားဆီးနိုင်သည်။
• TVS နေရာချထားမှု မမှန်ပါ။
TVS diodes များသည် ပြင်ပချိတ်ဆက်ကိရိယာများနှင့် အလွန်ဝေးစွာထားရှိခြင်းသည် ESD ဖြစ်ရပ်များနှင့် ယာယီဗို့အားတက်ခြင်းတို့ကို ထိရောက်မှုနည်းစေသည်။USB၊ HDMI၊ နှင့် မော်တော်ကားဒေတာကွန်ရက်များကဲ့သို့သော မြန်နှုန်းမြင့်ဆက်သွယ်ရေးစနစ်များတွင်၊ မသင့်လျော်သော TVS diode နေရာချထားခြင်းသည် ဖိနှိပ်မှုမဖြစ်ပွားမီ အထိအခိုက်မခံသော IC များထံ ယာယီလျှပ်စီးကြောင်းများရောက်ရှိနိုင်စေပြီး အမြဲတမ်းပတ်လမ်းပျက်စီးမှုအန္တရာယ်ကို တိုးစေသည်။
• မြန်နှုန်းမြင့် ဆားကစ်များထဲတွင် နှေးကွေးသော Rectifiers ကို အသုံးပြုခြင်း။
ပြန်လည်ရယူမှု နှေးကွေးသည့်အချိန်များသည် ဆူညံသံပြောင်းခြင်း၊ ပါဝါဆုံးရှုံးမှု တိုးလာခြင်း၊ စွမ်းဆောင်ရည် လျော့ကျခြင်းနှင့် EMI ပြဿနာများကို မိတ်ဆက်ပေးနိုင်သည်။အမြန်ပြန်လည်ရယူခြင်း သို့မဟုတ် Schottky diodes ကို ကြိမ်နှုန်းမြင့်သော ကူးပြောင်းခြင်းအက်ပ်လီကေးရှင်းများတွင် ယေဘူယျအားဖြင့် ဦးစားပေးပါသည်။
• Improper Reverse Voltage Margin
လည်ပတ်ဗို့အားနှင့် နီးကပ်လွန်းသော ဒိုင်အိုဒိတ်များကို ရွေးချယ်ခြင်းသည် ယာယီလျှပ်စီးလှိုင်းများ သို့မဟုတ် မတည်မငြိမ် လည်ပတ်မှုအခြေအနေများအတွင်း ပြိုကွဲနိုင်ခြေကို တိုးစေသည်။သင့်လျော်သောအပူစီမံခန့်ခွဲမှု၊ လုံလောက်သောဗို့အားအနားသတ်၊ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော PCB အပြင်အဆင်၊ အားနည်းချက်ရှိသော အင်တာဖေ့စ်များအနီးတွင် မှန်ကန်သော diode နေရာချထားမှုနှင့် ယုံကြည်စိတ်ချရသော ဂဟေကျင့်ထုံးများကို ပေါင်းစပ်ခြင်းဖြင့် Diode ယုံကြည်စိတ်ချရမှုကို မကြာခဏတိုးတက်စေသည်။
ယုံကြည်စိတ်ချရမှုစံနှုန်းများသည် SMD diodes များတောင်းဆိုနေသော လျှပ်စစ်၊ အပူနှင့် ပတ်ဝန်းကျင်အခြေအနေများအောက်တွင် လုံခြုံစွာလည်ပတ်နိုင်သည်ကို အတည်ပြုရန် ကူညီပေးပါသည်။
|
ထူးခြားချက် |
SMD
Diodes |
ဖောက်-အပေါက်
Diodes |
|
PCB အရွယ်အစား |
ကျစ်လျစ်သော |
ပိုကြီးတယ်။ |
|
ကုန်ထုတ်လုပ်မှု |
အလိုအလျောက် SMT |
လက်စွဲ / လှိုင်းဂဟေ |
|
ကြိမ်နှုန်းမြင့် စွမ်းဆောင်ရည် |
ပိုကောင်းပါတယ်။ |
အောက်ပိုင်း |
|
ပြုပြင်မှု |
ပိုခက်တယ်။ |
လွယ်တယ်။ |
|
အပူပျံ့ခြင်း။ |
တော်ရုံတန်ရုံ |
စွမ်းအားမြင့်ဖို့ ပိုကောင်းပါတယ်။ |
|
အသုံးများတယ်။ |
ညီညီ
လျှပ်စစ်ပစ္စည်း |
စက်မှုစနစ်များ |
လိုက်နာမှုစစ်ဆေးမှုသည် ရေရှည်ယုံကြည်စိတ်ချရမှု၊ ထုတ်လုပ်မှုညီညွတ်မှု၊ ထုတ်ကုန်ဘေးကင်းမှု၊ အပူဒဏ်ခံနိုင်မှုနှင့် ပတ်ဝန်းကျင်လိုက်လျောညီထွေမှုတို့ကို ပံ့ပိုးကူညီပေးသည်။

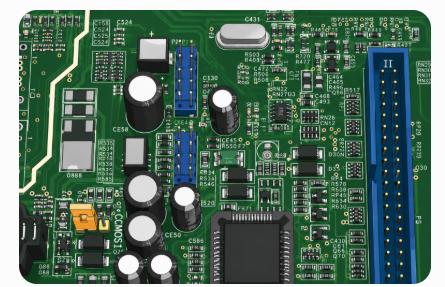

ပုံ 12။ SMD vs Through-Hole Components PCB
SMD diodes နှင့် through-hole diodes နှစ်ခုလုံးသည် အလားတူလျှပ်စစ်လုပ်ငန်းဆောင်တာများကို လုပ်ဆောင်သော်လည်း ၎င်းတို့သည် အရွယ်အစား၊ ထုတ်လုပ်မှုနည်းလမ်း၊ အပူအပြုအမူ၊ စက်မှုကြာရှည်ခံမှုနှင့် PCB ပေါင်းစပ်မှုတွင် သိသိသာသာကွာခြားပါသည်။
|
ထူးခြားချက် |
SMD
Diodes |
ဖောက်-အပေါက်
Diodes |
|
PCB အရွယ်အစား |
ကျစ်လျစ်သော |
ပိုကြီးတယ်။ |
|
ကုန်ထုတ်လုပ်ငန်း |
အလိုအလျောက် SMT |
လက်စွဲ / လှိုင်းဂဟေ |
|
ကြိမ်နှုန်းမြင့် စွမ်းဆောင်ရည် |
ပိုကောင်းပါတယ်။ |
အောက်ပိုင်း |
|
ပြုပြင်မှု |
ပိုခက်တယ်။ |
လွယ်တယ်။ |
|
အပူပျံ့ခြင်း။ |
တော်ရုံတန်ရုံ |
စွမ်းအားမြင့်ဖို့ ပိုကောင်းပါတယ်။ |
|
အသုံးများတယ်။ |
ညီညီ
လျှပ်စစ်ပစ္စည်း |
စက်မှုစနစ်များ |
SMD diodes များသည် သေးငယ်သော PCB အပြင်အဆင်များ၊ အလိုအလျောက် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု၊ ပေါ့ပါးသော အီလက်ထရွန်နစ်ပစ္စည်းများနှင့် ကြိမ်နှုန်းမြင့်မားသော စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးသောကြောင့် ခေတ်မီအီလက်ထရွန်နစ်ပစ္စည်းများတွင် ယေဘုယျအားဖြင့် ဦးစားပေးလေ့ရှိပါသည်။
၎င်းတို့၏ တိုတောင်းသောလျှပ်စစ်လမ်းကြောင်းများသည် parasitic inductance နှင့် capacitance တို့ကို လျှော့ချပေးကာ ၎င်းတို့အား မြန်နှုန်းမြင့် switching circuit များ၊ RF ဆက်သွယ်ရေးစနစ်များ၊ ကျစ်လစ်သော ပါဝါပြောင်းစက်များနှင့် ထူထပ်သော အီလက်ထရွန်နစ်ပစ္စည်းများအတွက် သင့်လျော်စေသည်။
သို့သော် ပါဝါမြင့်သော စနစ်များ၊ လေးလံသော လက်ရှိ အသုံးချမှုများ၊ ကြမ်းတမ်းသော စက်ပိုင်းဆိုင်ရာ ပတ်ဝန်းကျင်နှင့် ပိုမိုလွယ်ကူစွာ ပြုပြင်ရန် သို့မဟုတ် အစားထိုးရန် လိုအပ်သော စက်ပစ္စည်းများတွင် အပေါက်မှတဆင့် ဒိုင်အိုဒိတ်များကို ဦးစားပေးနေဆဲဖြစ်သည်။
အပေါက်မှတဆင့် အစိတ်အပိုင်းများသည် PCB အတွင်းသို့ ထည့်သွင်းထားသော ဝါယာကြိုးများကို အသုံးပြုသောကြောင့်၊ ၎င်းတို့သည် မကြာခဏဆိုသလို ပိုမိုအားကောင်းသော စက်ပိုင်းဆိုင်ရာ အထိန်းအချုပ်များနှင့် ပါဝါကြီးမားသော စက်ပစ္စည်းများအတွက် ပိုမိုကောင်းမွန်သော အပူကိုင်တွယ်မှုကို ပေးဆောင်လေ့ရှိပါသည်။
ခေတ်မီအီလက်ထရွန်နစ်စက်ပစ္စည်းများတွင် SMD diodes များသည် ကျစ်လစ်သိပ်သည်းသော PCB အပြင်အဆင်များနှင့် အလိုအလျောက် SMT တပ်ဆင်ခြင်းတို့သည် ထုတ်လုပ်မှုကုန်ကျစရိတ်ကို များစွာလျှော့ချပေးပြီး ထုတ်လုပ်မှုအမြန်နှုန်းကို မြှင့်တင်ပေးသောကြောင့်ဖြစ်သည်။
မှန်ကန်သော SMD diode ကိုရွေးချယ်ခြင်းသည် လျှပ်စစ်စွမ်းဆောင်ရည်၊ အပူပေးနိုင်စွမ်း၊ ယုံကြည်စိတ်ချရမှု၊ ကူးပြောင်းမှုအမြန်နှုန်း၊ ပက်ကေ့ခ်ျအရွယ်အစားနှင့် လျှောက်လွှာလိုအပ်ချက်များကို ဟန်ချက်ညီရန် လိုအပ်သည်။
Diode ကိုမှားယွင်းစွာအသုံးပြုခြင်းသည် အပူလွန်ကဲခြင်း၊ ဗို့အားမတည်ငြိမ်ခြင်း၊ ထိရောက်မှုလျော့ကျခြင်း၊ ပါဝါအလွန်အကျွံဆုံးရှုံးခြင်းနှင့် အချိန်မတန်မီ အစိတ်အပိုင်းများ ချို့ယွင်းခြင်းတို့ကို ဖြစ်ပေါ်စေနိုင်သည်။
သင့်လျော်သော diode ရွေးချယ်မှုသည် ရေရှည်ယုံကြည်နိုင်မှု၊ အပူတည်ငြိမ်မှုနှင့် အလုံးစုံ အီလက်ထရွန်နစ်စနစ်စွမ်းဆောင်ရည်ကို ပံ့ပိုးကူညီပေးသည်။
|
လျှောက်လွှာ |
Diode ကို အကြံပြုထားသည်။ |
|
အမြန်အားသွင်းကိရိယာ |
Schottky
diode |
|
ဗို့အား
စည်းမျဉ်း |
Zener Diode |
|
USB ESD
အကာအကွယ် |
TVS diode |
|
RF ချိန်ညှိခြင်း။ |
အကျိတ်
diode |
|
AC
ပြုပြင်ခြင်း |
Rectifier
diode |
• Reverse Voltage အဆင့်သတ်မှတ်ခြင်း- Diode သည် circuit အတွင်းရှိ အများဆုံး ပြောင်းပြန်ဗို့အားကို ဘေးကင်းစွာ ခံနိုင်ရည်ရှိရမည်။ဗို့အား အနားသတ် မလုံလောက်ပါက ယာယီဗို့အားတက်နေချိန်တွင် ပြိုကွဲနိုင်ခြေကို တိုးစေသည်။
• လက်ရှိကိုင်တွယ်နိုင်မှု- Diode သည် စဉ်ဆက်မပြတ် လက်ရှိနှင့် surge current အခြေအနေများကို လုံခြုံစွာ ပံ့ပိုးပေးသင့်သည်။ပိုမိုမြင့်မားသော လက်ရှိအပလီကေးရှင်းများသည် ပိုမိုကြီးမားသောအထုပ်များ၊ ပိုမိုကောင်းမွန်သောအပူဓာတ်ကို စုပ်ယူနိုင်စေရန်နှင့် ပိုမိုကျယ်ပြန့်သော PCB ခြေရာများကို လိုအပ်ပါသည်။
• ကူးပြောင်းခြင်းအမြန်နှုန်း- ကြိမ်နှုန်းမြင့်မားသော ဆားကစ်များသည် ကူးပြောင်းခြင်းဆုံးရှုံးမှုကို လျှော့ချရန်နှင့် ထိရောက်မှုတိုးတက်စေရန် အမြန်ပြန်လည်ရယူရန် သို့မဟုတ် Schottky diodes လိုအပ်သည်။
• အပူပိုင်းစွမ်းဆောင်ရည်- လမ်းဆုံအပူချိန်လွန်ကဲခြင်းကြောင့် အစိတ်အပိုင်းများ၏သက်တမ်းကို တိုစေကာ ယုံကြည်စိတ်ချရမှုကို လျှော့ချနိုင်သောကြောင့် အပူပေးနိုင်စွမ်းသည် အရေးကြီးပါသည်။
• PCB Space ကန့်သတ်ချက်များ- ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်းနစ်ပစ္စည်းများသည် သိပ်သည်းဆမြင့်မားသော PCB အပြင်အဆင်များကို ပံ့ပိုးရန်အတွက် သေးငယ်သော SMD ပက်ကေ့ဂျ်များ လိုအပ်သည်။
သို့ရာတွင်၊ သေးငယ်သော ပက်ကေ့ခ်ျများသည် အပူနှင့် လက်ရှိ ကိုင်တွယ်နိုင်စွမ်း နည်းပါးနိုင်သည်။
• မော်တော်ကားအီလက်ထရွန်းနစ်- မြင့်မားသောလျှပ်စီးကြောင်းယုံကြည်စိတ်ချရမှု၊ ကျယ်ပြန့်သောအပူချိန်ခံနိုင်ရည်နှင့် AEC-Q101 လိုက်နာမှုတို့သည် ပြင်းထန်သောလျှပ်စစ်နှင့်ပတ်ဝန်းကျင်အခြေအနေများအောက်တွင်တည်ငြိမ်သောလည်ပတ်မှုကိုထိန်းသိမ်းရန်အတွက်အရေးကြီးပါသည်။
• အီလက်ထရွန်းနစ်ကိရိယာများ- ကျစ်လစ်သောအရွယ်အစား၊ ပါဝါဆုံးရှုံးမှုနည်းပါးခြင်းနှင့် မြင့်မားသောကုန်ထုတ်မှုစွမ်းဆောင်ရည်တို့ကို ထုပ်ပိုးထားသော PCB ဒီဇိုင်းများနှင့် သယ်ဆောင်ရလွယ်ကူသောစနစ်များတွင် အများအားဖြင့် ဦးစားပေးပါသည်။
• စက်မှုစနစ်များ- အပူဒဏ်ခံနိုင်မှု၊ မြင့်မားသော လက်ရှိစွမ်းဆောင်နိုင်မှုနှင့် ရေရှည်ယုံကြည်စိတ်ချရမှုသည် လိုအပ်ချက်ရှိသော လျှပ်စစ်ပတ်၀န်းကျင်တွင် စဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် အရေးကြီးပါသည်။
• RF နှင့် ဆက်သွယ်ရေးစနစ်များ- အမြန်ပြောင်းခြင်း၊ လမ်းဆုံစွမ်းရည်နိမ့်ခြင်း၊ နှင့် တည်ငြိမ်သော ကြိမ်နှုန်းမြင့်စွမ်းဆောင်ရည်များသည် အချက်ပြခိုင်မာမှုနှင့် ထိရောက်သောဆက်သွယ်ရေးအပြုအမူကို ထိန်းသိမ်းရန် ကူညီပေးပါသည်။
မှန်ကန်သော diode ပက်ကေ့ချ်နှင့် လျှပ်စစ်ဆိုင်ရာ သတ်မှတ်ချက်ကို ရွေးချယ်ခြင်းသည် ပါဝါထိရောက်မှု၊ ဆားကစ်ကို ကာကွယ်မှုနှင့် ခေတ်မီအီလက်ထရွန်နစ်စနစ်များတွင် ရေရှည်ယုံကြည်စိတ်ချရမှုကို များစွာတိုးတက်စေသည်။
SMD diodes များကို ထိရောက်သော ပါဝါထိန်းချုပ်မှု၊ ဆားကစ်ကာကွယ်ရေးနှင့် တည်ငြိမ်သော မြန်နှုန်းမြင့်လုပ်ဆောင်မှုကို ပံ့ပိုးရန်အတွက် ခေတ်မီအီလက်ထရွန်းနစ်ပစ္စည်းများတွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။မှန်ကန်သော diode ရွေးချယ်မှုသည် ရှေ့သို့ဗို့အား၊ ပြန်လည်ရယူချိန်၊ အပူပိုင်းစွမ်းဆောင်ရည်နှင့် လက်ရှိကိုင်တွယ်နိုင်မှု စသည့်အချက်များပေါ်တွင် မူတည်သည်။ကောင်းမွန်သော PCB အပူဒီဇိုင်းနှင့် မှန်ကန်သော ပက်ကေ့ခ်ျရွေးချယ်မှုသည် အပူလွန်ကဲမှုကို လျှော့ချပေးပြီး ရေရှည်ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ပေးပါသည်။အီလက်ထရွန်နစ် ကိရိယာများသည် ပိုမိုသေးငယ်လာပြီး ပိုမိုအားကောင်းလာသည်နှင့်အမျှ SMD diode အပြုအမူကို နားလည်သဘောပေါက်မှုသည် ခေတ်သစ် circuit design တွင် ပို၍အရေးကြီးလာသည်။
ကိုယ်တို့အကြောင်း
တိုင်းအချိန်ကုန်ကျေနပ်မှု။နှစ် ဦး နှစ်ဖက်အပြန်အလှန်ယုံကြည်မှုနှင့်ဘုံအကျိုးစီးပွား။
How Hysteresis Affects Circuit Performance, Stability, and Efficiency
2026-05-14
Aluminum Polymer Capacitors ၏ ရှင်းလင်းချက်- ၎င်းတို့ အလုပ်လုပ်ပုံနှင့် အဘယ်ကြောင့် အရေးကြီးသနည်း။
2026-05-11
သေးငယ်သော SMD diode ပက်ကေ့ဂျ်များတွင် အပူထုထည် ကန့်သတ်ချက်ရှိပြီး အပူသေးငယ်သည်။ dissipation area နှင့် thermal resistance မြင့်မားသည်။ကျစ်လစ်သော PCB အပြင်အဆင်များတွင် ကန့်သတ်ထားသော လေ၀င်လေထွက်နှင့် ကြေးနီဧရိယာ အကန့်အသတ်ဖြင့် အပူများ စုပုံလာနိုင်သည်။ လျင်မြန်စွာနှင့် လမ်းဆုံအပူချိန်ကို မြှင့်တင်ပေးခြင်းဖြင့် အပူ၏အန္တရာယ်ကို တိုးစေသည်။ ထွက်ပြေးသွားခြင်းနှင့် အချိန်မတန်မီ အစိတ်အပိုင်း ချို့ယွင်းခြင်း။
PCB ကြေးနီဧရိယာသည် အပူမှအဝေးသို့ လွှဲပြောင်းပေးသည့် အပူပျံ့နှံ့မှုတစ်ခုအဖြစ် လုပ်ဆောင်သည်။ diode လမ်းဆုံ။ပိုကြီးသော ကြေးနီလောင်းခြင်းသည် ဟော့စပေါ့ကို လျှော့ချပေးသည်။ အပူချိန်၊ အပူခံနိုင်ရည်နည်းပါးပြီး ရေရှည်အပူကို မြှင့်တင်ပေးသည်။ အထူးသဖြင့် မြင့်မားသော နှင့် ကြိမ်နှုန်းမြင့် အီလက်ထရွန်းနစ်တွင် တည်ငြိမ်မှုရှိသည်။ စနစ်များ။
အမြင့်ဆုံး လမ်းဆုံအပူချိန်ကို ကျော်လွန်ပါက ယိုစိမ့်မှု တိုးလာနိုင်သည်။ လက်ရှိ၊ စွမ်းဆောင်ရည်ကို လျှော့ချပါ၊ ရှေ့သို့ ဗို့အားကို မတည်ငြိမ်အောင်၊ ဆီမီးကွန်ဒတ်တာ အိုမင်းရင့်ရော်မှုကို အရှိန်မြှင့်ပေးပြီး နောက်ဆုံးတွင် အမြဲတမ်း Diode ကို ဖြစ်စေသည်။ ရှုံးနိမ့်ခြင်း။ဆက်တိုက် အပူလွန်ကဲခြင်းသည် အနီးနားရှိ PCB အစိတ်အပိုင်းများကို ပျက်စီးစေနိုင်သည်။
ညံ့ဖျင်းသော PCB အပူဒီဇိုင်းသည် diode အထုပ်နှင့်အနီးရှိ အပူကို ဖမ်းမိနိုင်သည်။ ဒေသအလိုက် ဟော့စပေါ့ အပူချိန်များ ဖန်တီးပါ။ကြေးနီဧရိယာ မလုံလောက်ခြင်း၊ ပျောက်ဆုံးခြင်း။ အပူလမ်းကြောင်းများ၊ ကျဉ်းမြောင်းသောလမ်းကြောင်းများနှင့် လေ၀င်လေထွက်မကောင်းပါက အပူကိုတိုးစေနိုင်သည်။ စိတ်ဖိစီးမှုနှင့် ရေရှည်အစိတ်အပိုင်းများ၏ သက်တမ်းကို တိုစေပါသည်။
အဖြစ်အများဆုံး အကြောင်းရင်းများမှာ အပူလွန်ကဲခြင်း၊ လျှပ်စစ်အား လွန်ကဲခြင်း၊ ဂဟေအရည်အသွေးညံ့ဖျင်းခြင်း၊ လုံလောက်သောအပူရှိန်မရှိခြင်း၊ မမှန်ပါ။ ဗို့အားအနားသတ်နှင့် ESD ထိတွေ့မှု။ဒီလိုအခြေအနေတွေ ဖြစ်ပေါ်လာနိုင်ပါတယ်။ အပူလွန်ကဲခြင်း၊ ယိုစိမ့်ပျက်စီးခြင်း၊ မတည်မငြိမ်လည်ပတ်ခြင်းနှင့် အချိန်မတန်မီ တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ပျက်စီးခြင်း။
လုံခြုံသော လက်ရှိကိုင်တွယ်မှု လျှော့ချမှုအတွက် အပူဒဏ်ခံခြင်း အကောင့်များ လည်ပတ်မှုအပူချိန် တိုးလာသည်နှင့်အမျှ လုပ်ဆောင်နိုင်စွမ်း။သင့်လျော်စွာ မဖော်ပြဘဲ၊ Diode ပေါ်လာလျှင်ပင် တကယ့်လည်ပတ်မှုအခြေအနေအောက်တွင် အပူလွန်သွားနိုင်သည်။ ဓာတ်ခွဲခန်းအဆင့်သတ်မှတ်ချက်များအောက်တွင် ဘေးကင်းပါသည်။
အီးမေး Info@ariat-tech.comဟောင်ကောင်: +852 30501966ADD: Rm 2703 27F Ho King Comm စင်တာ ၂-၁၆၊
Fa Yuen St MongKok Kowloon၊ ဟောင်ကောင်။
